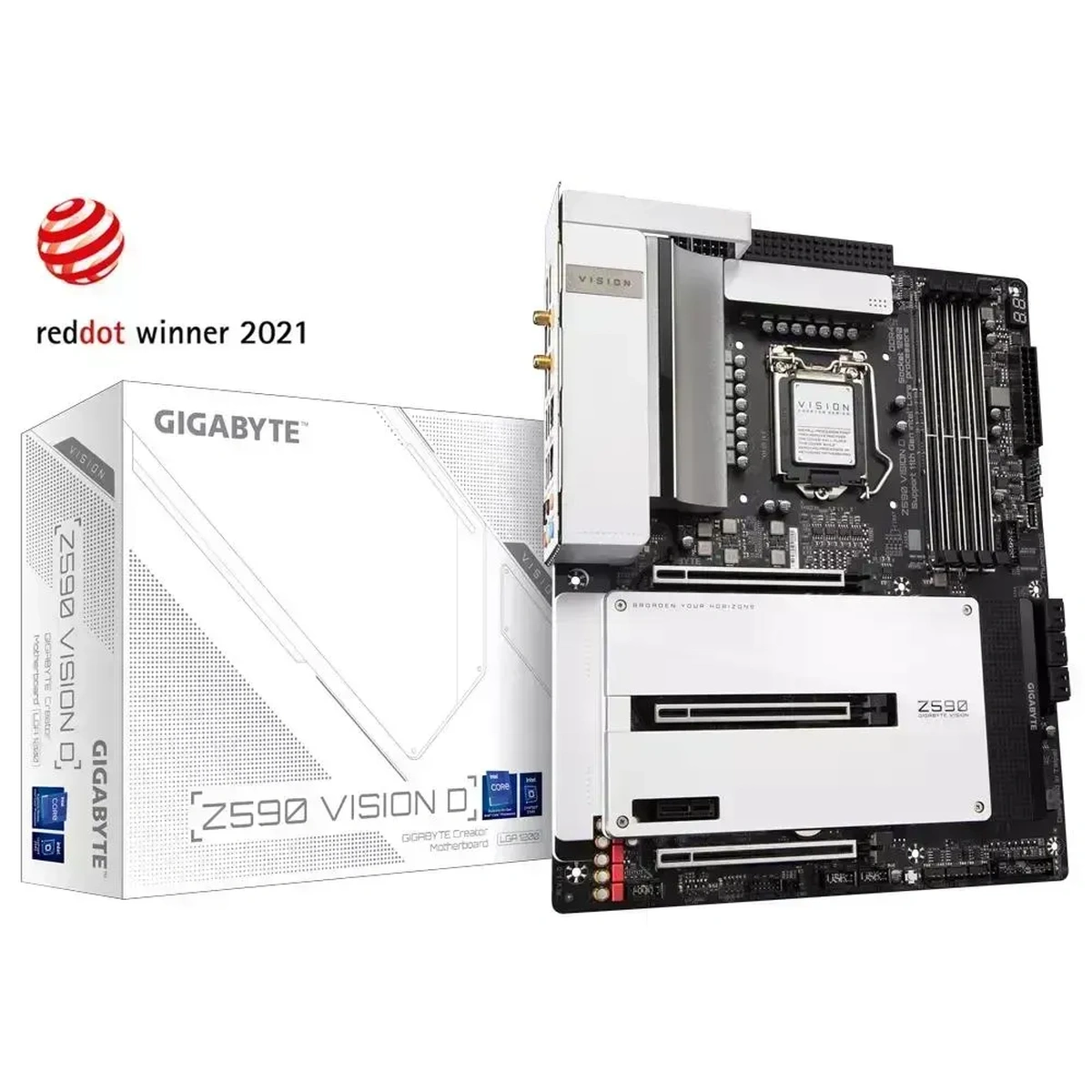

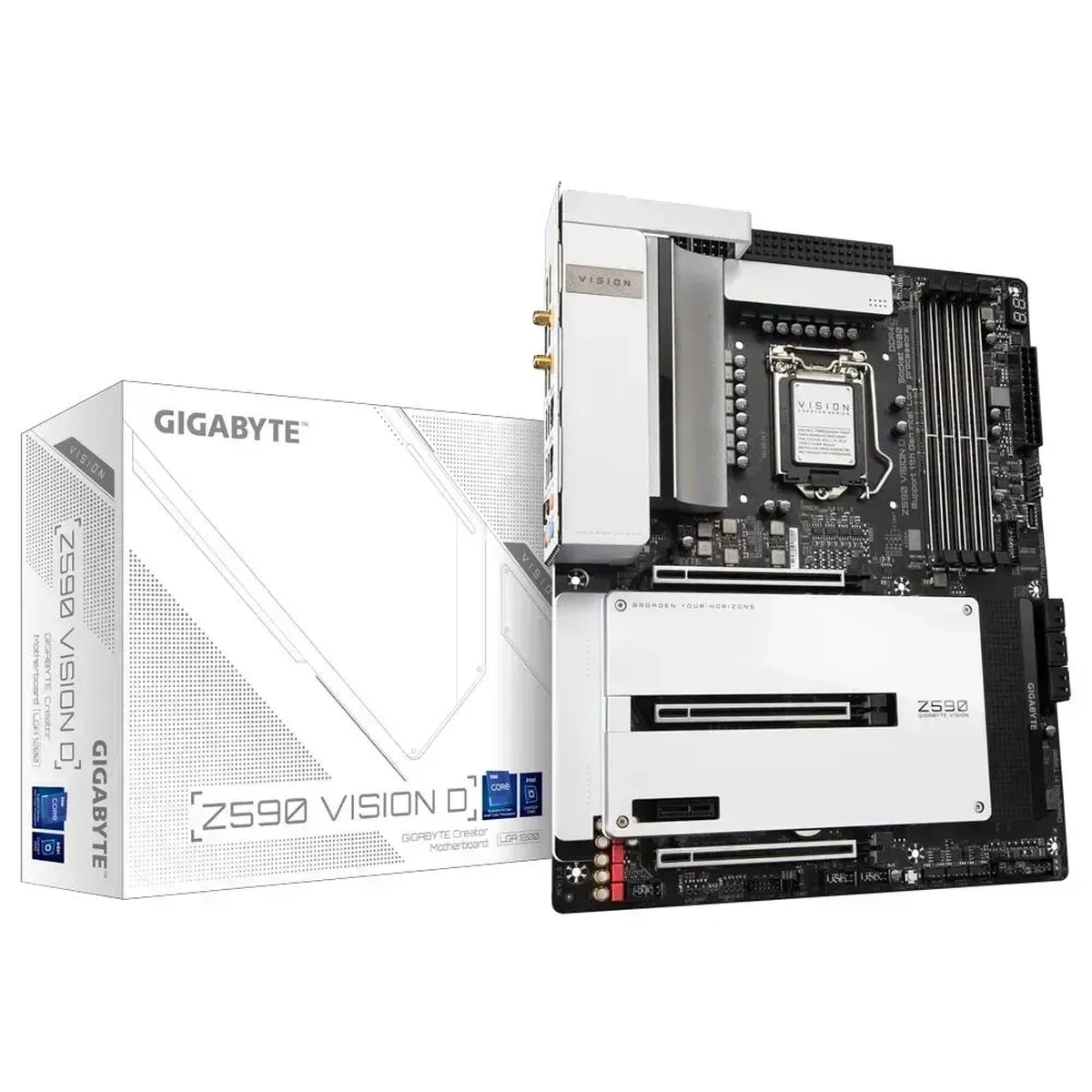

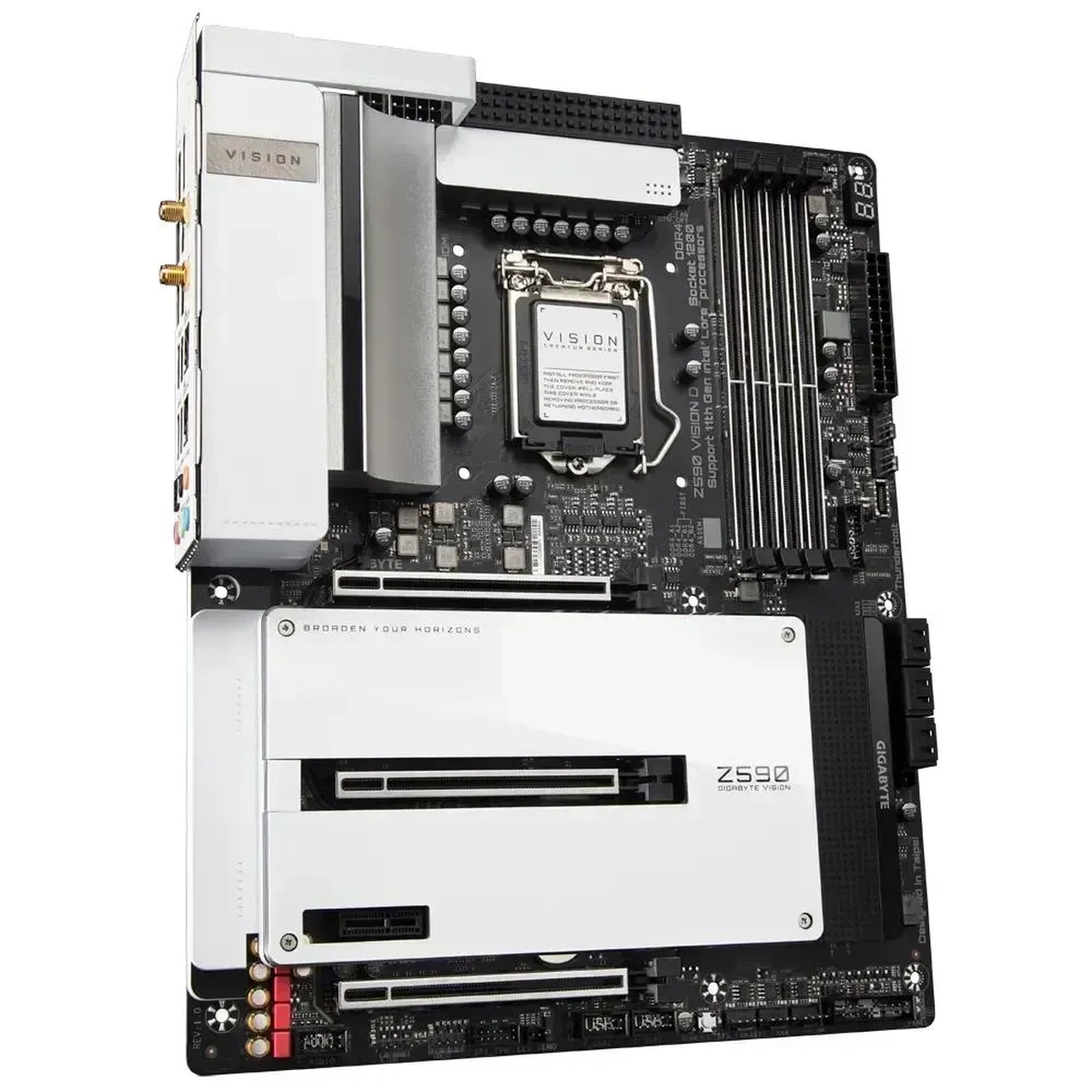

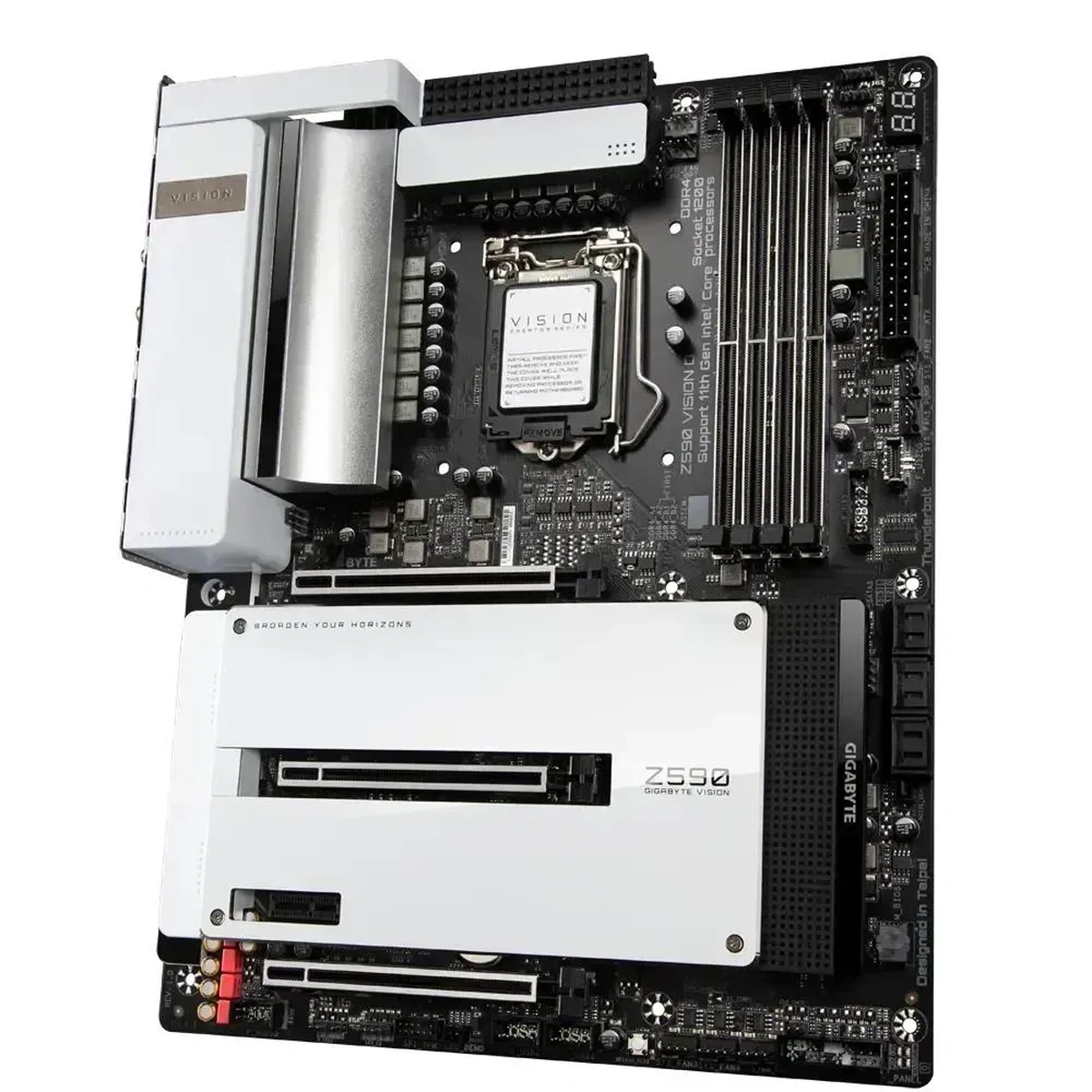

Placa Madre ATX GIGABYTE Z590 VISION D Socket Intel LGA1200
Las placas base de la serie VISION están diseñadas para PC creadoras. Se presentó con un rendimiento confiable, una conectividad impresionante, ampliable en gráficos y almacenamiento ultrarrápido para que los creadores lidiaran con grandes cargas de trabajo de diseño, como edición de video y renderizado 3D. Es perfecto para que los creadores de bricolaje construyan su propia máquina ideal.
GIGABYTE VisionLINK es una extensión de su idea y creación. La transmisión de datos, salida de video y carga de energía a través de un cable USB Type-C® simplificará la experiencia del usuario más que nunca. Con multitarea perfecta entre su PC y dispositivos, le permite trabajar como un profesional
Acceso de alto ancho de banda y baja latencia.
Con el diseño dual Intel® 2.5GbE LAN, se beneficiará de un mayor ancho de banda para la velocidad de transferencia, equilibrio de carga automatizado para un flujo de datos más fluido y conmutación por error instantánea si algo sale mal.
Make Your Expandability Flexible.
Multi-graphics configurations offer better graphics performance for applications that demand the highest frame rates without compromising on resolution.
Velocidad más rápida. Más espacio.
Para contar con conectores M.2 triples para ampliar el almacenamiento disponible. M.2 PCIe SSD le brinda una experiencia de transferencia de datos 7 veces más rápida en comparación con las unidades de estado sólido SATA de 2.5 “. Permita que la creatividad fluya de pensamiento a borrador más rápido y obtenga un rendimiento receptivo sin esperar.
Una solución de enfriamiento efectiva es esencial
para una gran carga de trabajo de diseño para evitar ralentizaciones, bloqueos y apagados inesperados. Los disipadores de calor no convencionales están diseñados para una mejor disipación térmica, pero también son estéticamente atractivos para los creadores. Un tubo de calor conecta un disipador de calor curvo gigante y un disipador de calor microcubo que puede cubrir completamente el área de VRM. Garantiza que el calor se pueda disipar de manera eficiente.
Sonidos inmersivos para llevar.
DTS:X Ultra es capaz de brindar a los consumidores una experiencia de entretenimiento verdaderamente premium al rodear completamente al oyente y expandir el escenario de sonido para crear un entorno más inmersivo. Admite audio basado en canales, escenas y objetos. Además, lleva las películas, la música y las experiencias de juegos interactivos a un nivel nuevo y emocionante.
Placa base Intel® Z590 Creators con diseño exclusivo de E/S VisionLINK TB, solución térmica eficaz, Thunderbolt™ 4, Intel® Wi-Fi 6 802.11ax y dos Intel® 2.5GbE LAN, dos ranuras PCIe 4.0 x16, triple NVMe PCIe X4 M. 2 conectores, cabezal frontal USB 3.2 Gen2x2 Type-C®
Potente rendimiento compatible con procesadores de la serie Intel® Core™ de 11.ª y 10.ª generación
Memoria DDR4 sin búfer sin ECC de dos canales, 4 DIMM
Vaya más lejos sin más cables gracias al diseño VisionLINK TB I/O
La conectividad ilimitada de Thunderbolt™ 4
Compatibilidad con red de gran ancho de banda y baja latencia mediante Intel® LAN dual de 2,5 GbE
Intel® Wi-Fi 6 2×2 802.11ax con soporte de antena completamente nuevo para una mejor señal
Cabezal SuperSpeed USB 3.2 Gen2x2 Type-C®
CPU
Paquete LGA1200:
Procesadores Intel® Core ™ i9 de 11.a generación / Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5
10ª generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores *
* limitada a los transformadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la “Lista de compatibilidad de CPU” para obtener más información).
Chipset
Conjunto de chips Intel ® Z590 Express
Memoria
Procesadores Intel® Core ™ i9 / i7 / i5 de 11.a generación :
compatibilidad con DDR4 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz módulos de memoria
Procesadores Intel® Core ™ i9 / i7 de décima generación :
compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel décima generación ® Core ™ i5 / i3 / Pentium ® / Celeron ® procesadores:
Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte la “Lista de soporte de memoria” para obtener más información).
Gráficos integrados
Procesador de gráficos integrado + controlador Intel® Thunderbolt ™ 4:
1 x conector VisionLink TB (Intel ® Thunderbolt ™ 4 / Tipo-C USB ® puerto)
1 x conector Intel® Thunderbolt ™ 4 (puerto USB Type- C® )
* Los conectores Intel® Thunderbolt ™ 4 admiten salidas de video DisplayPort y Thunderbolt ™ y una resolución máxima de 5120×2880 a 60 Hz con 24 bpp (a través de una salida de pantalla única)
* Debido a los recursos de E / S limitados de la arquitectura de la PC, la cantidad de dispositivos Thunderbolt ™ que se pueden usar depende de la cantidad de dispositivos PCI Express que se instalen. (Consulte el Capítulo 1-7, “Conectores del panel posterior”, para obtener más información).
* Compatibilidad con la versión DisplayPort 1.4 y HDCP 2.3.
Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :
1 x puerto HDMI, que admite una resolución máxima de 4096×2160 @ 30 Hz
* Soporte para la versión HDMI 1.4 y HDCP 2.3.
(Las especificaciones de gráficos pueden variar según el soporte de la CPU).
Audio
Códec Realtek ® ALC4080
Soporte para DTS: X ® Ultra
Audio de alta definición
2/4 / 5.1 / 7.1 canales
Soporte para salida S / PDIF
LAN
2 chips LAN Intel ® de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit)
Módulo de comunicación inalámbrica
Intel ® Wi-Fi 6 AX200
WIFI a, b, g, n, ac, ax, compatible con banda dual de 2,4 / 5 GHz
BLUETOOTH 5.1
Admite el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
* La velocidad de datos real puede variar según el entorno y el equipo.
Ranuras de expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
1 x ranura PCI Express x16, que se ejecuta en x8 (PCIEX8)
* La ranura PCIEX8 comparte el ancho de banda con la ranura PCIEX16. Cuando la ranura PCIEX8 está ocupada, la ranura PCIEX16 funciona hasta en modo x8.
(Las ranuras PCIEX16 y PCIEX8 cumplen con el estándar PCI Express 4.0.) *
* Compatible únicamente con procesadores de 11.ª generación.
1 x ranura PCI Express x16, que se ejecuta en x4 (PCIEX4)
* La ranura PCIEX4 comparte el ancho de banda con el conector M2P_SB. La ranura PCIEX4 funciona en modo x2 cuando se instala un SSD PCIe en el conector M2P_SB.
1 x ranura PCI Express x1
(las ranuras PCIEX4 y PCI Express x1 cumplen con el estándar PCI Express 3.0).
Tecnología Multi-Graphics
Compatibilidad con las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías
Interfaz de almacenamiento
UPC:
1 x conector M.2 (Socket 3, clave M, tipo 2280/22110 PCIe 4.0 x4 / x2 SSD compatible) (M2A_CPU) *
* Solo compatible con procesadores de 11.a generación.
Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2280/22110 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2) (M2M_SB)
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 PCIe 3.0 x4 / x2 SSD compatible) (M2P_SB)
6 x conectores SATA 6Gb / s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte “1-8 Conectores internos” para conocer los avisos de instalación de los conectores PCIEX4, M.2 y SATA.
Intel ® Memoria Ready ™ Optane
USB
Conjunto de chips + controlador Intel® Thunderbolt ™ 4:
2 puertos USB Type-C ® en el panel posterior, con compatibilidad con USB 3.2 Gen 2
Conjunto de chips:
1 x puerto USB Type-C ® con soporte USB 3.2 Gen 2×2, disponible a través del encabezado USB interno
2 puertos USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
Conjunto de chips + concentrador USB 3.2 Gen 1:
4 puertos USB 3.2 Gen 1 en el panel posterior
Conjunto de chips + concentrador USB 2.0:
4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos
Conectores de E / S internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 conector de alimentación ATX 12V de 4 pines
1 x cabezal de ventilador de CPU
1 x cabezal de ventilador de CPU de refrigeración por agua
4 x cabezales de ventilador del sistema
2 x cabezales de bomba de enfriamiento de agua / ventilador del sistema
2 x encabezados de tira de LED direccionables
2 x encabezados de tira de LED RGB
3 x conectores M.2 Socket 3
6 x conectores SATA 6Gb / s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x cabezal USB Type-C ® , compatible con USB 3.2 Gen 2×2
1 x encabezado USB 3.2 Gen 1
2 x encabezados USB 2.0 / 1.1
1 x encabezado de detección de ruido
1 x encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
2 x encabezados de sensor de temperatura
1 x puente CMOS transparente
1 x botón Q-Flash Plus
* Todos los cabezales de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

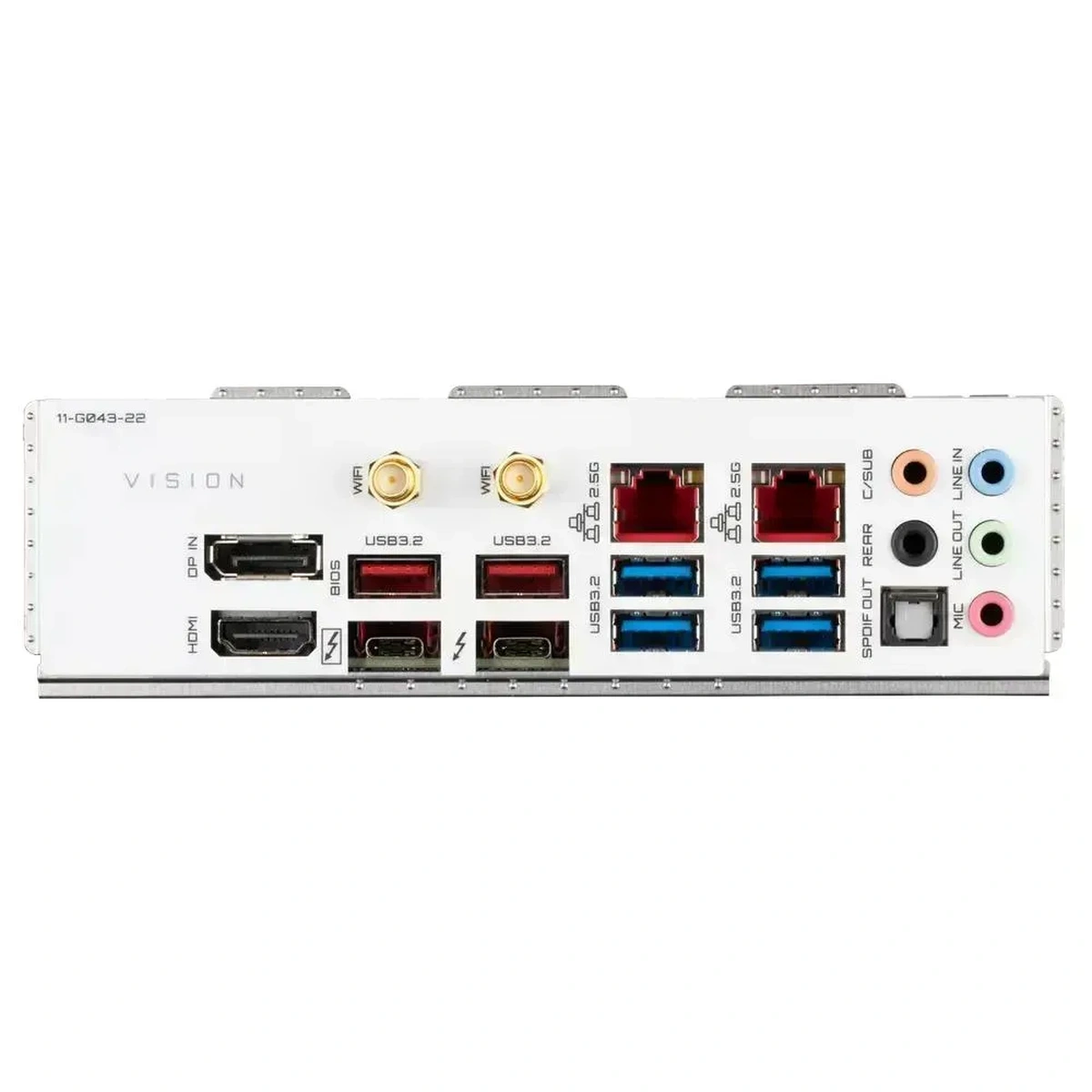

Conectores del panel trasero
1 puerto de entrada DisplayPort
1 x puerto HDMI
2 x conectores de antena SMA (2T2R)
2 x conectores Thunderbolt ™ 4 (puerto USB Type-C ® , compatible con USB 3.2 Gen 2)
2 puertos USB 3.2 Gen 2 Tipo A (rojo)
4 puertos USB 3.2 Gen 1
2 puertos RJ-45
1 x conector óptico de salida S / PDIF
5 x conectores de audio
Controlador de E / S
Chip controlador de E / S iTE ®
Monitoreo de H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
Deteccion de ruido
BIOS
1 flash de 256 Mbit
Uso de BIOS UEFI de AMI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton ® Internet Security (versión OEM)
cFosSpeed
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma ATX; 30,5 cm x 24,4 cm
