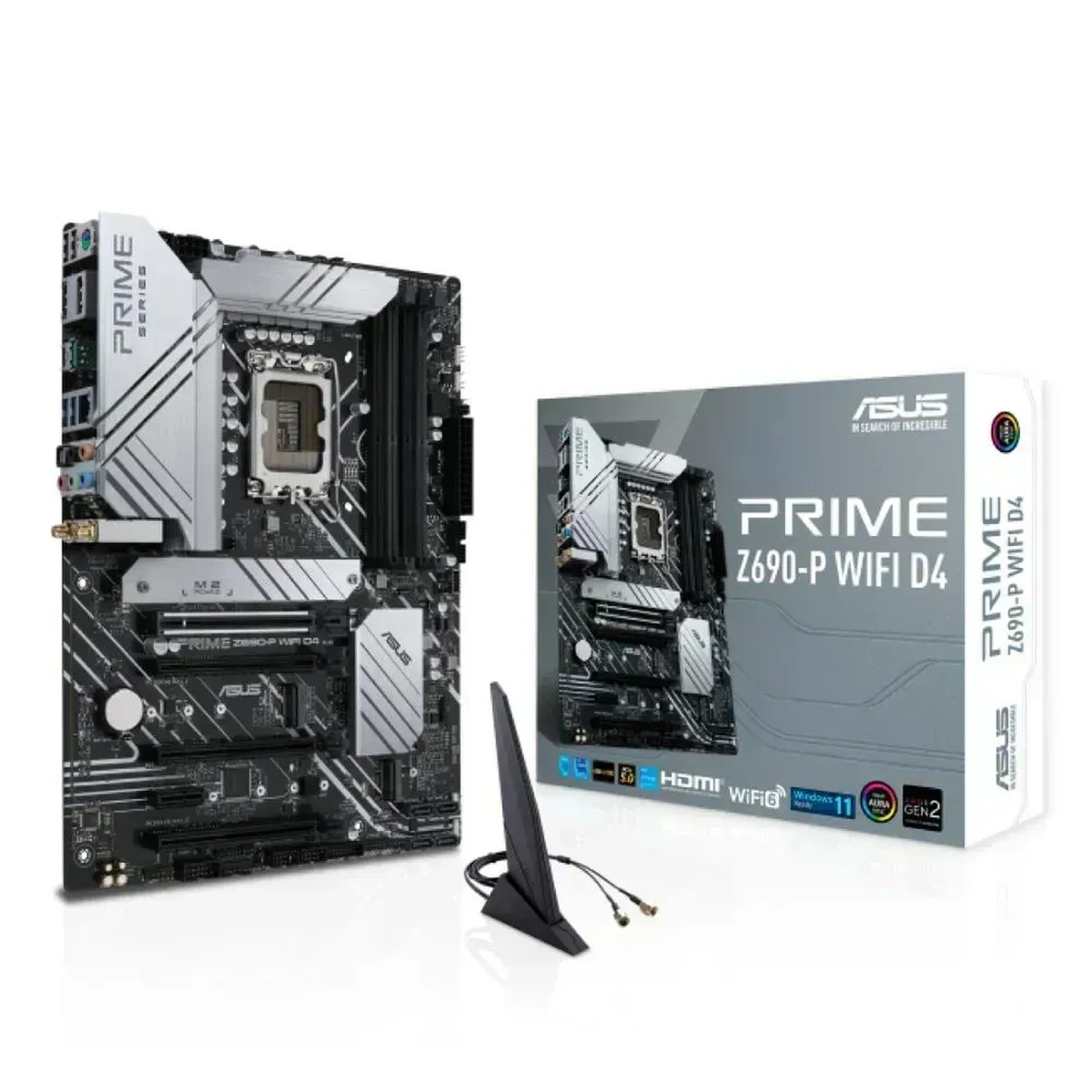

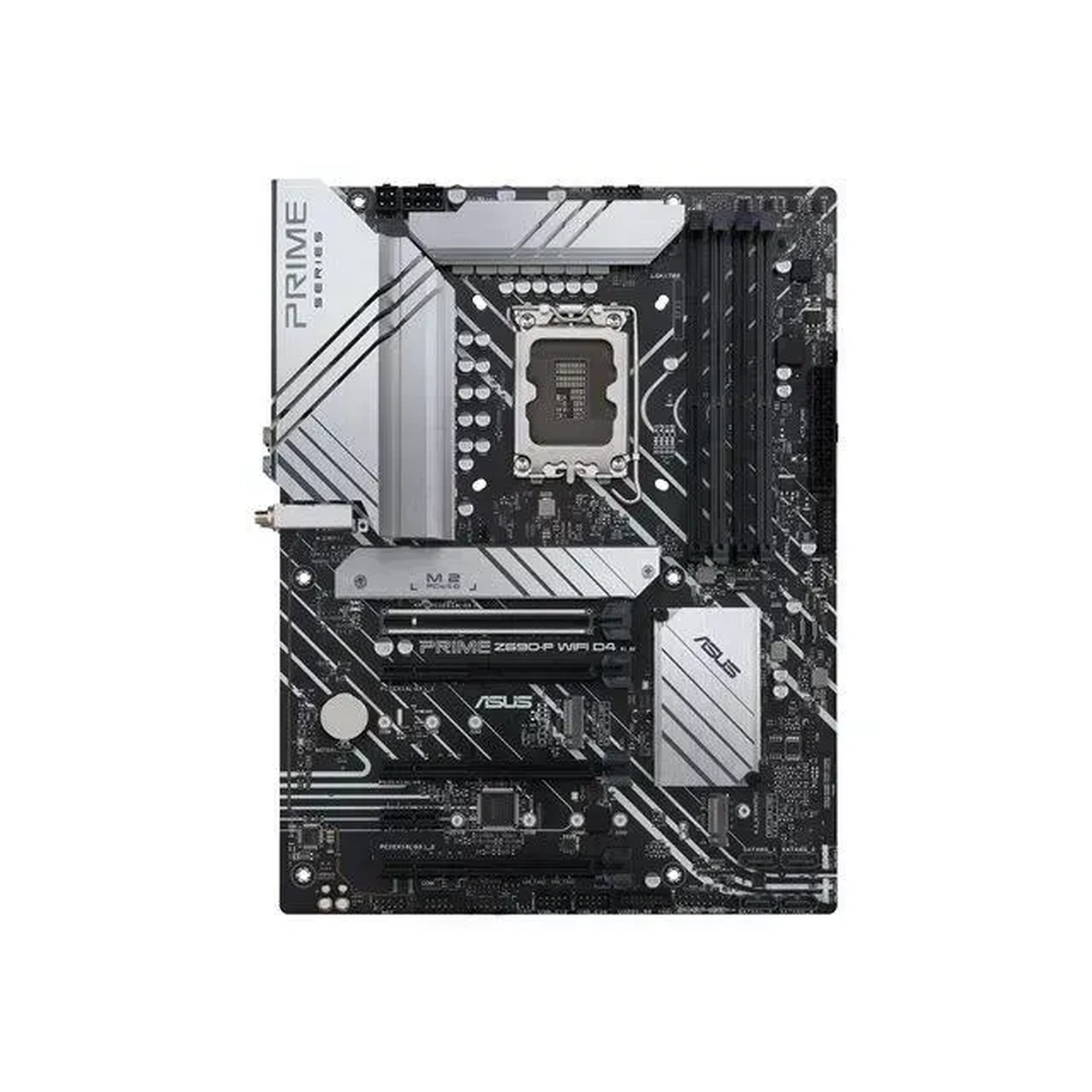

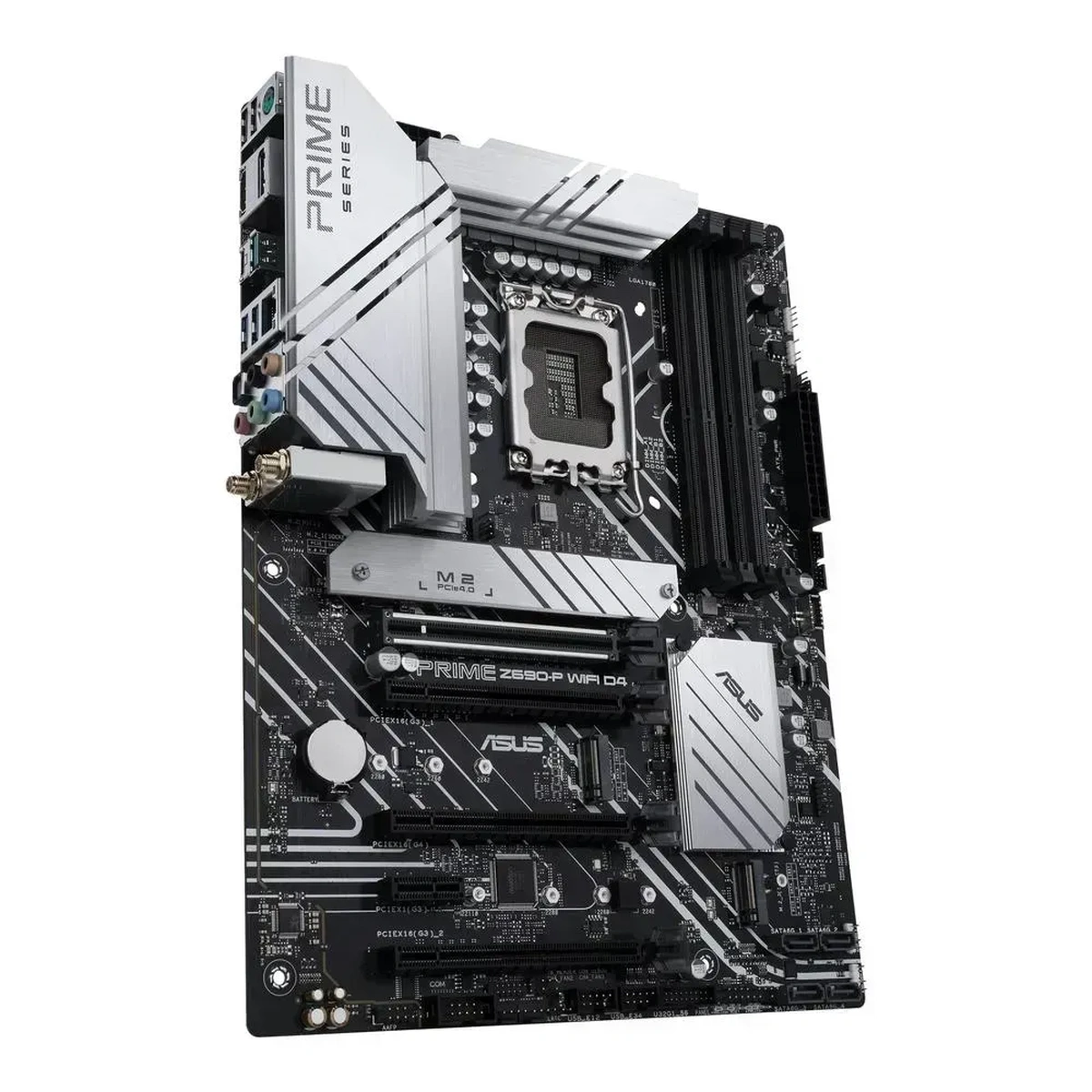

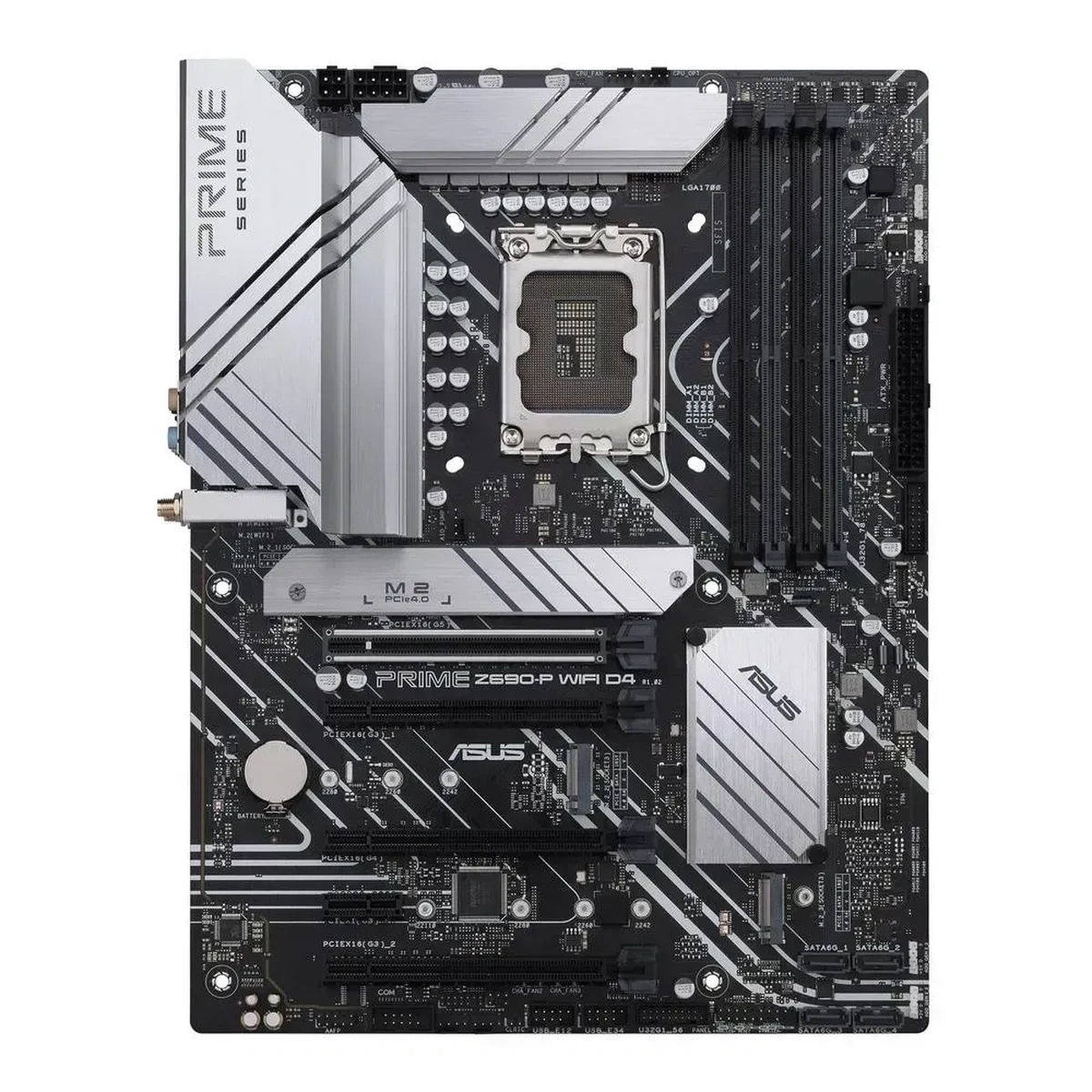

Placa Madre ASUS PRIME Z690-P WiFi D4 Intel LGA 1700 ATX DDR4
PRIME Z690-P D4
Características Claves
- Intel ® LGA 1700 socket: Listo para el 12 de generación de Intel ® procesadores
- Solución de energía mejorada: 14 + 1 DrMOS, conector ProCool de 8 + 4 pines, estranguladores de aleación y capacitores duraderos para una entrega de energía estable
- Refrigeración completa: grandes disipadores de calor VRM, disipador de calor M.2, disipador de calor PCH, cabezales de ventilador híbridos y Fan Xpert 4
- ASUS OptiMem II: enrutamiento cuidadoso de trazas y vías, además de optimizaciones de la capa de tierra para preservar la integridad de la señal para mejorar el overclocking de la memoria
- Conectividad de próxima generación: DDR4, PCIe ® 5.0, 2.5 Gb Ethernet, USB 3.2 Gen 2×2 Type-C ® , USB 3.2 Gen 1 Type-C ® en el panel frontal, soporte de encabezado Thunderbolt ™ 4
Eficiencia energética integral
Controles flexibles de refrigeración por aire y líquido
Control de potencia digital preciso
UEFI BIOS
Encabezado RGB direccionable Gen 2
Caja de Armería
CPU
|
Intel® Socket LGA1700 para procesadores Intel® Core ™, Pentium® Gold y Celeron® de 12.ª generación
Compatible con Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0 **
** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
|
Chipset
|
Z690
|
Memoria
|
x DIMM, máx. 128 GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 No ECC, memoria sin búfer *
Arquitectura de memoria de doble canal
compatible con Intel® Extreme Memory Profile (XMP)
OptiMem II
* La velocidad de datos de la memoria real depende de los tipos de CPU y módulos DRAM. Para obtener más información, consulte
www.asus.com
para obtener una lista de compatibilidad de memoria.
|
Gráficos
|
1 x DisplayPort **
1 x HDMI ® Puerto ***
* especificaciones de gráficos puede variar entre los tipos de CPU. Consulte
www.intel.com
para obtener actualizaciones.
** Admite máx. 4K @ 60Hz como se especifica en DisplayPort 1.4.
*** Admite 4K @ 60Hz como se especifica en HDMI 2.1.
|
Ranuras de expansión
|
Intel ® 12 º Gen Procesadores *
1 x PCIe 5.0 / 4.0 / 3.0 x16 Intel ® Z690 chipset ** 1 x PCIe 4.0 / 3.0 x16 ranura (soportes modo x4) 2 x PCIe 3.0 x16 ranuras (modo x4 soporte) 1 x PCIe Ranura 3.0 x1 * Consulte la tabla de bifurcaciones PCIe en el sitio de soporte. ** Admite la serie H de memoria Intel® Optane en una ranura PCIe conectada a PCH. |
Almacenamiento
|
Soportes 3 x M.2 ranuras y 4 x puertos SATA 6 Gb / s
Intel ® 12 º Gen Procesadores ranura M.2_1 (tecla M), escriba 2242/2260/2280/22110 – Intel ® 12 º procesadores Gen apoyan PCIe modo 4,0 x4 . Conjunto de chips Intel ® Z690 ** Ranura M.2_2 (clave M), tipo 2242/2260/2280 (compatible con el modo PCIe 4.0 x4) Ranura M.2_3 (clave M), tipo 2242/2260/2280/22110 (compatible con PCIe 4.0 x4 Y modos SATA) 4 puertos SATA 6Gb / s * Intel ®La tecnología de almacenamiento rápido admite NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** La tecnología Intel® Rapid Storage es compatible con Intel® Optane Memory H Series en ranuras M.2 conectadas a PCH |
Ethernet
|
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard |
Inalámbrico y Bluetooth
|
* El módulo Wi-Fi y el juego de soporte vertical M.2 Key E se compran por separado.
|
USB
|
USB trasero: 6 puertos en total
1 x puerto USB 3.2 Gen 2×2 (1 x USB Type-C ® )
1 x puerto USB 3.2 Gen 2 (1 x Type-A)
2 x puertos USB 3.2 Gen 1 (2 x Type-A)
2 x puertos USB 2.0 (2 x Tipo-A)
USB frontal: 9 puertos en total
1 x conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
2 x encabezados USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
2 x Los encabezados USB 2.0 admiten 4 puertos USB 2.0 adicionales *
* El puerto USB_E1, el puerto USB_E2, el puerto USB_E3 y el puerto USB_E4 comparten el ancho de banda.
|
Audio
|
CODEC de audio de alta definición con sonido envolvente Realtek 7.1
– Admite: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
– Admite reproducción de hasta 24 bits / 192 kHz
Funciones de
audio
– Blindaje de audio – Puerto de salida S / PDIF óptico trasero
– Premium condensadores de
audio: capas de PCB de audio dedicadas
|

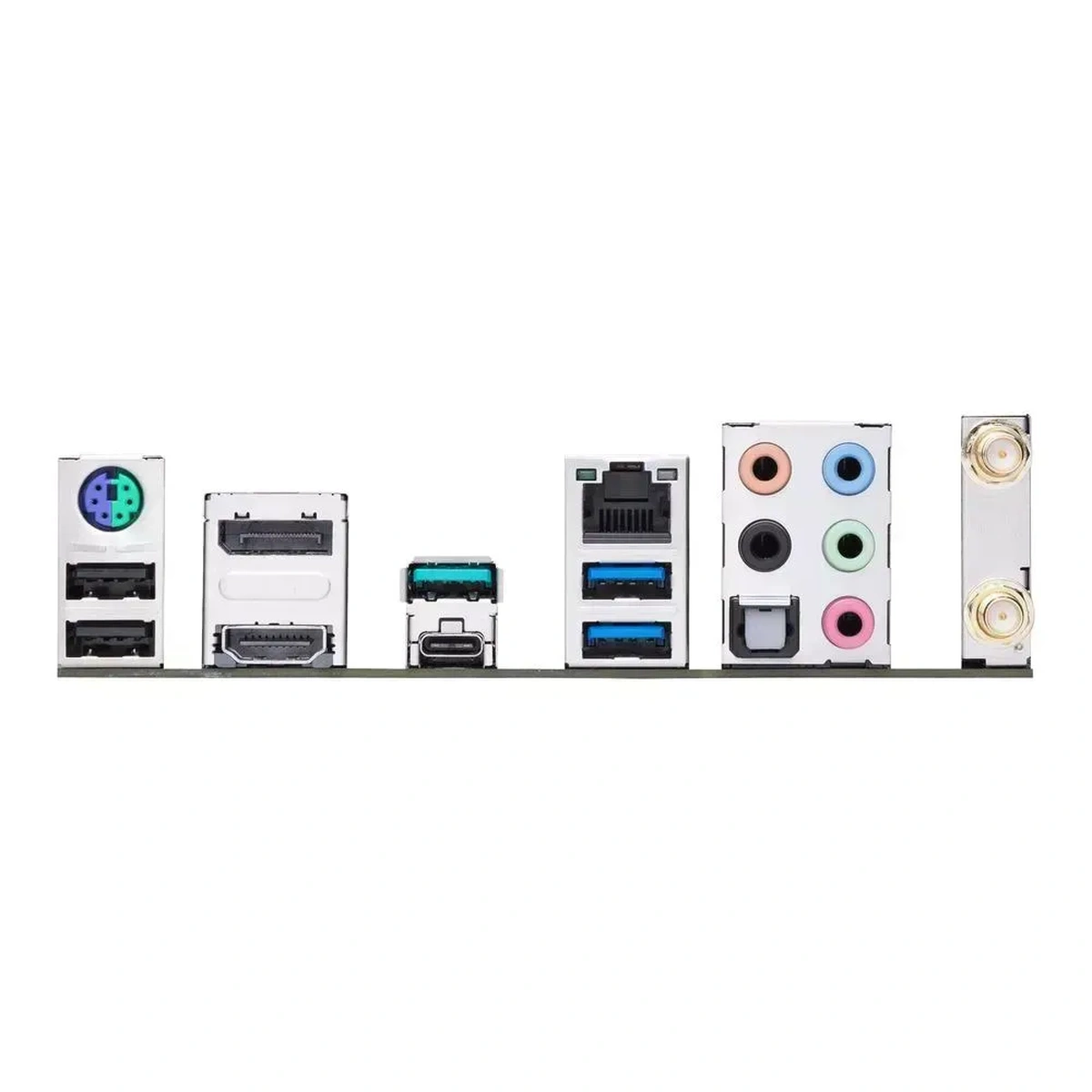

Puertos de E / S del panel posterior
|
1 x puerto USB 3.2 Gen 2×2 (1 x USB Type-C ® )
1 x puerto USB 3.2 Gen 2 (1 x Type-A)
2 x puertos USB 3.2 Gen 1 (2 x Type-A)
2 x puertos USB 2.0 ( 2 x Tipo A)
1 x DisplayPort
1 x Puerto HDMI ®
1 x Ranura VM.2 (Clave E)
1 x Puerto Ethernet Realtek 2.5Gb
5 x Tomas de audio
1 x Puerto de salida S / PDIF óptico
1 x Teclado PS / 2 / Puerto combinado de mouse
|
Conectores de E / S internos
|
Relacionado con el ventilador y la refrigeración
1 x CPU de 4 pines Cabezal de ventilador 1 x CPU OPT de 4 pines Cabezal de ventilador 1 x 4 pines AIO Cabezal de bomba 3 x 4 pines Chasis Cabezales de ventilador Relacionados con la alimentación 1 x 24 pines Conector de alimentación principal 1 x 8 -pin + 12V Conector de alimentación 1 x 4-pin + 12V Conector de alimentación Relacionado con el almacenamiento 3 x ranuras M.2 (clave M) 4 x puertos SATA 6Gb / s USB 1 x conector USB 3.2 Gen 1 (compatible con USB Type-C ® ) 2 x encabezados USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales 2 x cabeceras USB 2.0 admiten 4 puertos USB 2.0 adicionales Varios 3 x cabeceras direccionables Gen 2 1 x cabeceras AURA RGB 1 x cabecera Clear CMOS 1 x cabecera de puerto COM 1 x cabecera de audio del panel frontal (AAFP) 1 x cabecera SPI TPM (14- 1 clavija) 1 x encabezado del panel del sistema de 20-5 clavijas 1 x encabezado Thunderbolt ™ |
Características especiales
|
ASUS 5X PROTECTION III
– DIGI + VRM (- Diseño de alimentación digital con DrMOS) – LANGuard – Protección contra sobretensión – SafeSlot – E / S posterior de acero inoxidable ASUS Q-Design – Q-DIMM – Q-Slot Solución térmica de ASUS – Flexible M.2 disipador de calor – Diseño de disipador de calor VRM ASUS EZ DIY – ProCool AURA Sync – Cabecera AURA RGB – Cabeceras direccionables Gen 2 |
Funciones de software
|
Software exclusivo de ASUS
Armory Crate – AURA Sync – Fan Xpert 4 AI Suite 3 – Utilidad de rendimiento y ahorro de energía TurboV EVO EPU DIGI + VRM ASUS CPU-Z Norton Anti-virus software (versión de prueba gratuita) WinRAR UEFI BIOS ASUS EZ DIY – ASUS CrashFree BIOS 3 – ASUS EZ Flash 3 – Modo EZ de ASUS UEFI BIOS |
BIOS
|
192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS
|
Manejabilidad
|
WOL por PME, PXE
|
Accesorios
|
Cables
2 cables SATA de 6 Gb / s Varios 1 x Blindaje de E / S 1 x Paquete de goma M.2 2 x Paquetes de tornillos SSD M.2 Medios de instalación 1 x DVD de soporte Documentación 1 x Guía del usuario |
Sistema operativo
|
Windows® 11 de 64 bits, Windows® 10 de 64 bits
|
Factor de forma
|
ATX
30,5 cm x 23,4 cm
|
