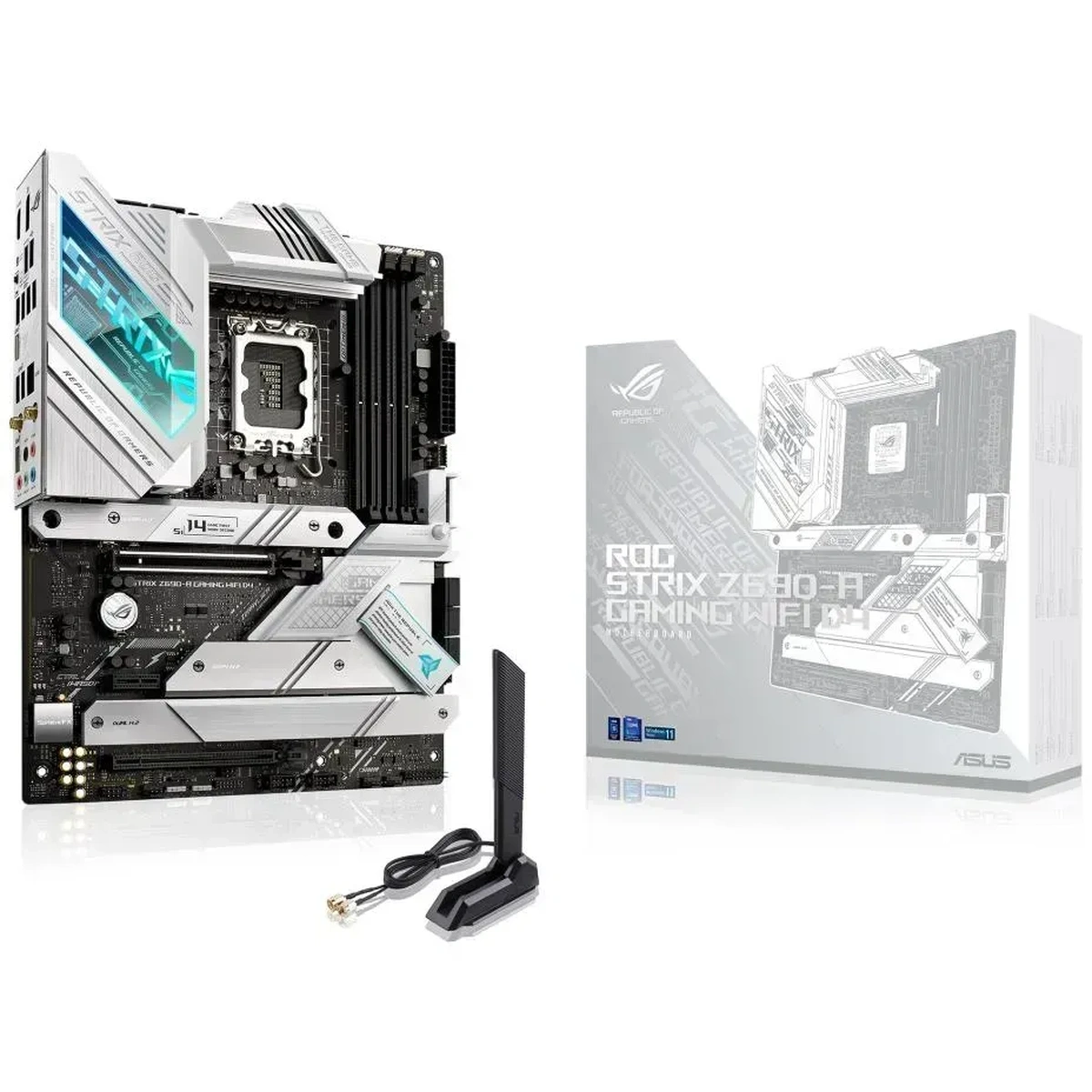

ROG STRIX Z690-A JUEGOS WIFI D4

Construido para juegos de alto rendimiento

Características Claves

• Zócalo Intel ® LGA 1700: Preparado para procesadores Intel Core™, Pentium® Gold y Celeron® de 12.ª generación
• Solución de alimentación óptima: 16+1 DrMos con conector de alimentación ProCool II, estranguladores de aleación de alta calidad y condensadores duraderos para admitir procesadores multinúcleo
• Diseño térmico optimizado: cubierta de E/S integrada y disipadores térmicos VRM con almohadilla térmica de alta conductividad, cuatro disipadores térmicos M.2 integrados y placa posterior M.2 para la ranura M.2_1
• Redes de alto rendimiento: Intel® WiFi 6 (802.11ax) integrado e Intel® 2.5 Gb Ethernet con ASUS LANGuard
• La mejor conectividad para juegos: admite salida HDMI® 2.1 y DisplayPort ™ 1.4, cuatro ranuras M.2, así como USB 3.2 Gen 2×2 Type- C®
• Control inteligente:? Overclocking AI exclusivo de ASUS y cancelación de ruido AI bidireccional para simplificar la configuración y mejorar el rendimiento
• Diseño fácil de usar: Ranura PCIe ® Q-Release, M.2 Q-Latch, organizador de cables reutilizable ROG, protector de E/S premontado, botón BIOS FlashBack™ y botón Clr CMOS
• Personalización inigualable: iluminación Aura Sync RGB exclusiva de ASUS, que incluye un encabezado RGB y tres encabezados Gen 2 direccionables
• Audio para juegos líder en la industria: audio de alta fidelidad con ALC4080 con amplificador Savitech SV3H712, junto con DTS ® Sound Unbound y Sonic Studio III
• Software de renombre: versión de prueba gratuita de 60 días de AIDA64 Extreme y panel de control UEFI BIOS intuitivo con MemTest86 integrado

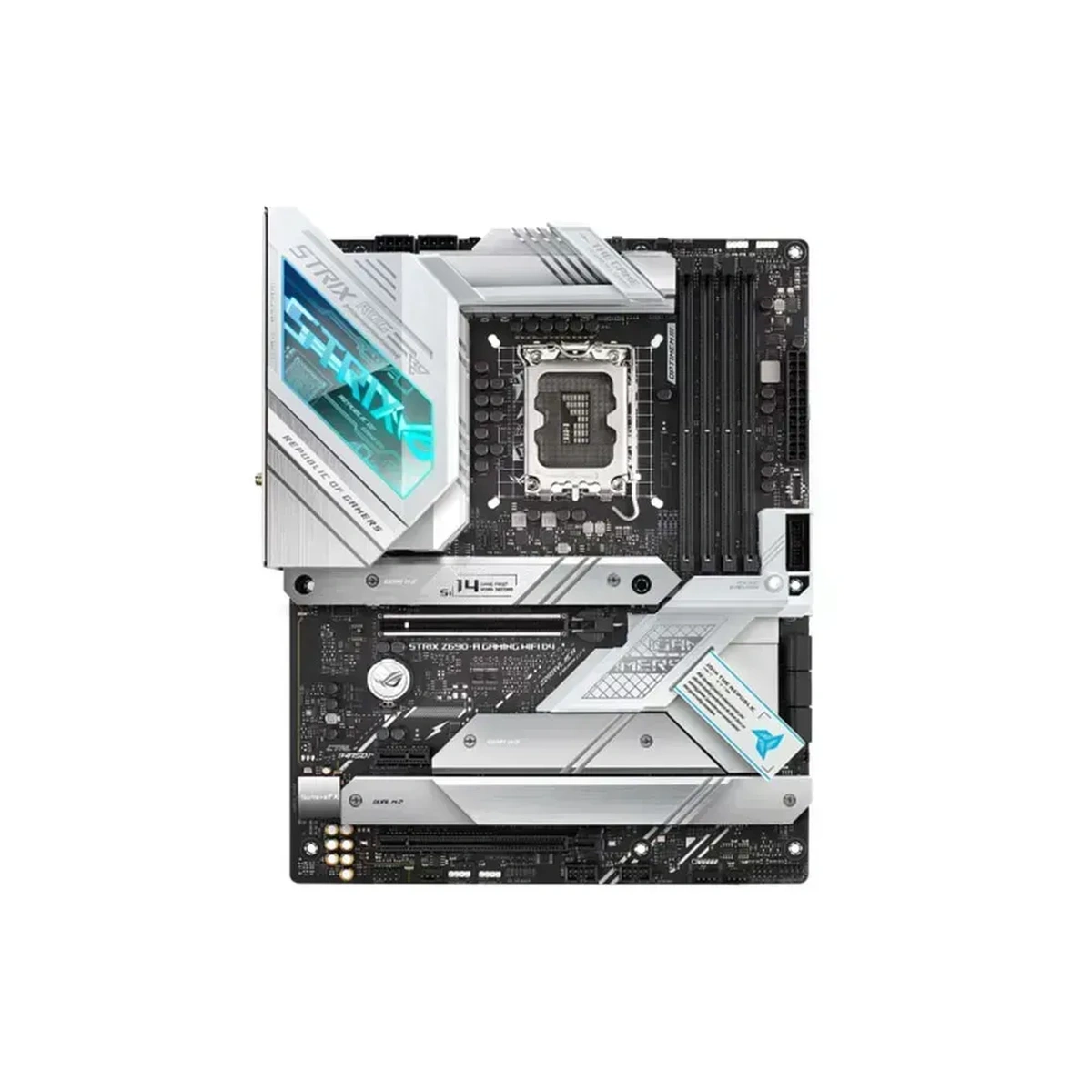

ROG STRIX Z690-A JUEGO WiFi D4

DISEÑO DE POTENCIA

OptiMem® III

Innegablemente ROG Strix

BIOS UEFI

MemTest86

Optimización de 5 vías

CPU

• Intel® Socket LGA1700 para procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación*
• Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0**

Chipset

• Z690

Memoria

• 4 módulos DIMM, máx. 128 GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000( OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/ 2133 No ECC, memoria sin búfer*
• Arquitectura de memoria de doble canal
• Admite el perfil de memoria Intel® Extreme (XMP)
• OptiMem® III

Gráficos

• 1 puerto de pantalla**
• 1 puerto HDMI®***
• *Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
• ** Admite [email protected] como se especifica en DisplayPort 1.4.
• ***Admite [email protected] como se especifica en HDMI® 2.1.
• **** La compatibilidad con la resolución VGA depende de la resolución de los procesadores o de las tarjetas gráficas.

Ranuras de expansión

• Procesadores Intel® de 12.ª generación
• 1 ranura PCIe 5.0/4.0/3.0 x16*
• Conjunto de chips Intel® Z690**
• 1 x ranura PCIe 3.0 x16 (admite modo x4)*
• 1 ranura PCIe 3.0 x1
• * Consulte la tabla de bifurcación de PCIe en el Capítulo 1 de la Guía del usuario // sitio de soporte.
• ** Admite Intel® Optane Memory H Series en la ranura PCIe conectada a PCH

Almacenamiento

Procesadores Intel® de 12.ª generación

• Ranura M.2_1 (Clave M), tipo 2242/2260/2280/22110
• – Los procesadores Intel® de 12.ª generación admiten el modo PCIe 4.0 x4.

Conjunto de chips Intel® Z690

• Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)
• Ranura M.2_3 (clave M), tipo 2242/2260/2280/22110 (admite modo PCIe 4.0 x4)
• Ranura M.2_4 (clave M), tipo 2242/2260/2280 (admite modos PCIe 4.0 x4 y SATA)
• 6 puertos SATA de 6 Gb/s***
• * La tecnología Intel® Rapid Storage admite NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
• *** La configuración RAID no es compatible con los puertos SATA6G_E1-2.

Ethernet

• 1 Ethernet Intel® de 2,5 Gb

Inalámbrico y Bluetooth

• 2×2 WiFi 6 (802.11a/b/g/n/ac/ax)
• Admite banda de frecuencia de 2,4/5 GHz
• Bluetooth v5.2

USB

• USB trasero: Total 10 puertos
• 1 puerto USB 3.2 Gen 2×2 (1 USB Type-C®)
• 3 puertos USB 3.2 Gen 2 (2 x Tipo-A + 1 x USB Tipo-C®)
• 4 puertos USB 3.2 Gen 1 (4 de tipo A)
• 2 puertos USB 2.0 (2 de tipo A)
• 1 conector USB 3.2 Gen 2×2 (compatible con USB Type-C®)
• 1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
• 2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales

Audio

ROG SupremeFX 7.1 Sonido envolvente Audio de alta definición CODEC ALC4080

• – Sensor de impedancia para salidas de auriculares delanteras y traseras
• – Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal
• – Salida de reproducción estéreo SNR de 120 dB de alta calidad y entrada de grabación SNR de 113 dB
• – Admite reproducción de hasta 32 bits/384 kHz

Funciones de sonido

• – Tecnología de blindaje SupremeFX
• -Savitech SV3H712 amplificador
• – Condensadores de audio premium
• – Cubierta de audio
• * Debido a limitaciones en el ancho de banda de HDA, 32 bits/192 kHz no es compatible con audio de sonido envolvente 7.1.
• ** Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

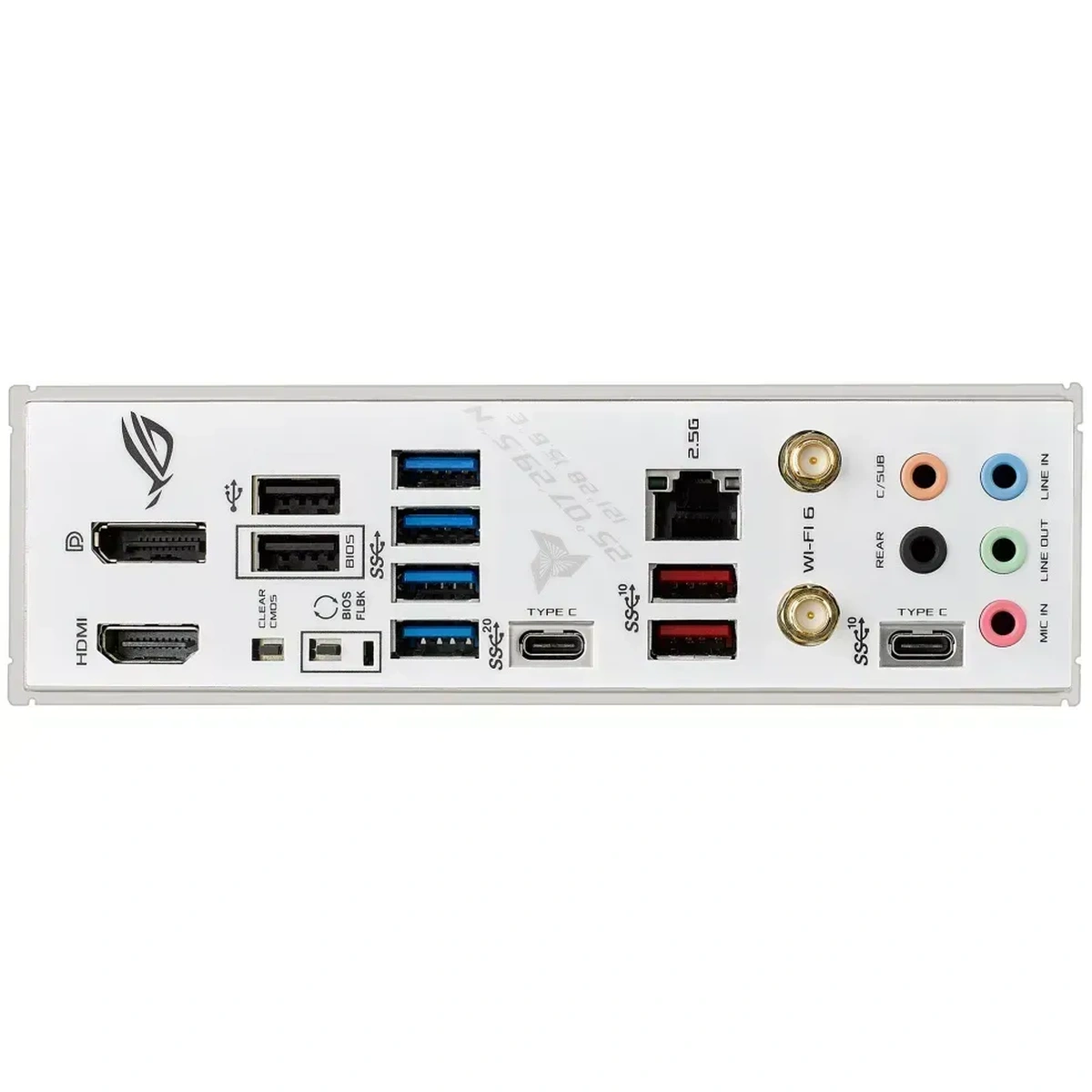

Puertos de E/S del panel posterior

• 1 puerto USB 3.2 Gen 2×2 (1 USB Type-C®)
• 3 puertos USB 3.2 Gen 2 (2 de tipo A, 1 USB de tipo C®)
• 4 puertos USB 3.2 Gen 1 (4 de tipo A)
• 2 puertos USB 2.0 (2 de tipo A)
• 1 puerto de visualización
• 1 puerto HDMI®
• 1 módulo wifi.
• 1 puerto Ethernet Intel® de 2,5 Gb
• 5 conectores de audio
• 1 botón BIOS FlashBack™
• 1 botón CMOS transparente

Conectores de E/S internos

Relacionado con el ventilador y la refrigeración

• 1 cabezal de ventilador de CPU de 4 pines
• 1 cabezal de ventilador OPT de CPU de 4 pines
• 1 cabezal de bomba AIO de 4 pines
• Cabezales de ventilador de chasis de 5 x 4 pines

Relacionado con el poder

• 1 conector de alimentación principal de 24 pines
• 2 conectores de alimentación de 8 pines +12 V

Relacionado con el almacenamiento

• 4 ranuras M.2 (Clave M)
• 6 puertos SATA 6Gb/s

USB

• 1 conector USB 3.2 Gen 2×2 (compatible con USB Type-C®)
• 1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
• 2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales

Diverso

• 3 encabezados direccionables Gen 2
• 1 encabezado AURA RGB
• 1 encabezado CMOS transparente
• 1 puente de sobretensión de CPU
• 1 cabezal de audio del panel frontal de 12 pines (AAFP)
• 1 cabezal de salida S/PDIF
• 1 cabezal SPI TPM (14-1 pines)
• 1 cabezal de panel de sistema de 20-3 pines con función de intrusión en el chasis
• 1 cabezal de sensor térmico.
• 1 cabezal Thunderbolt™

Características especiales

Motor extremo Digi+

• -Condensadores metálicos negros de 5K

Diseño Q de ASUS

• – Cierre Q M.2
• – Ranura PCIe Q-Release
• -Q-DIMM
• – Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])
• – Ranura Q

Solución térmica ASUS

• – Placa posterior del disipador de calor M.2
• – Disipador de calor M.2
• – Diseño de disipador de calor VRM

ASUS EZ DIY

• – Botón BIOS FlashBack™
• -BIOS FlashBack™ LED
• – Botón Borrar CMOS
• – Protector de palanca de zócalo de CPU
• -ProCool II
• – Escudo de E/S premontado
• – Ranura segura
• – DIMM seguro

Sincronización de AURA

• – Encabezado AURA RGB
• – Encabezados direccionables Gen 2

HIDRANODO ASUS

• – 1 cabezal de audio del panel frontal de 12 pines (AAFP)
• – 1 x Soporte de ventilador de chasis* (CHA_FAN1P)
• * Visite el sitio web de ASUS para obtener la lista de compatibilidad más reciente.

Funciones de software

Software exclusivo de ROG

• – GameFirst VI
• -ROG CPU-Z
• – Sonic Studio III + Mezclador virtual de Sonic Studio + Compañero de Sonic Suite
• – Radar sónico III
• – Sonido DTS® sin consolidar
• – Software antivirus

Software exclusivo de ASUS

• – AIDA64 Extreme (prueba gratuita de 60 días)
• – Creador de AURA
• – Sincronización de AURA
• – Fan Experto 4
• – Cancelación de ruido AI bidireccional
• Paquete de IA 3
• – Fácil optimización con AI Overclocking
•  TPU
•  EPU
• VRM DIGI+
• aplicación turbo
• Mi Asus
• WinRAR

BIOS UEFI

• Guía de overclocking de IA
• ASUS EZ DIY
• -ASUS CrashFree BIOS 3
• -ASUS EZ Flash 3
• – Modo ASUS UEFI BIOS EZ
• tecla flexible
• MemTest86

BIOS

• Flash ROM de 256 Mb, UEFI AMI BIOS

Manejabilidad

• WOL por PME, PXE

Accesorios

cabos

• 4 cables SATA de 6 Gb/s

Diverso

• 1 antena móvil ASUS Wi-Fi
• 1 paquete de bridas para cables.
• 1 paquete de goma M.2.
• 1 paquete Q-Latch M.2
• 1 llavero ROG.
• 1 pegatinas ROG Strix.
• 1 tarjeta de agradecimiento ROG Strix

Medios de instalación

• 1 DVD de soporte

Documentación

• 1 guía de usuario.

Factor de forma

• ATX
• 30,5 cm x 24,4 cm
