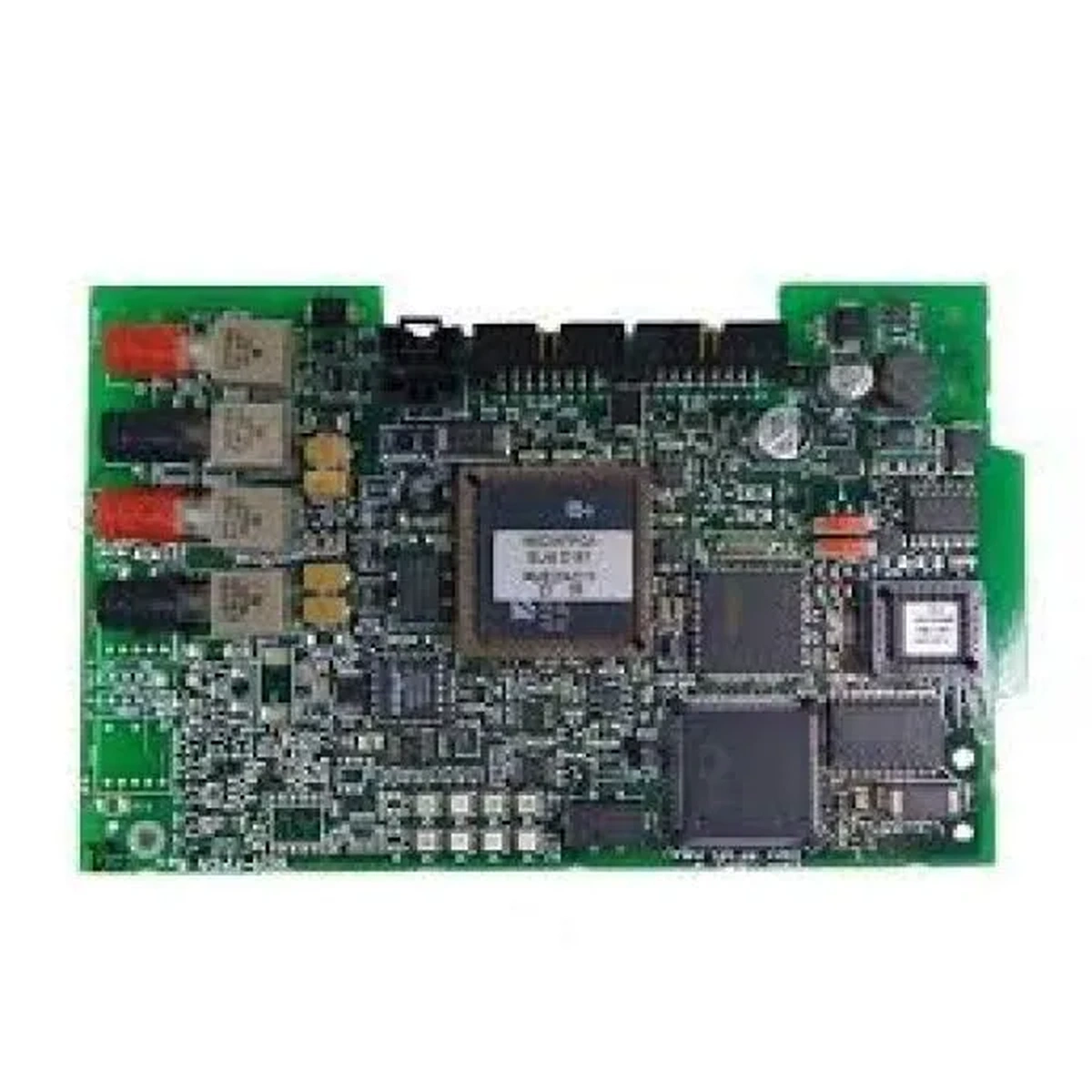

Tarjeta de red Notifier por fibra óptica NCM-F, conexiones fiables

El módulo de comunicaciones de red (NCM) NOTIFIER NCM-F proporciona a los paneles de control de alarma contra incendios NFS-640, NFS-3030 y NFS2-3030 de NOTIFIER y a los anunciadores de control de red NCA y NCA-2 un medio para conectarse a NOTI•FIRE•NET™. Hay dos tipos de NCM disponibles: NCM-W para conectar nodos con cable de par trenzado y NCM-F para conectar nodos con cable de fibra óptica. Interconexiones NCM-F: al cablear nodos/repetidores consecutivos, el cable de fibra debe salir de una placa en Transmisión (TX) e ingresar al siguiente nodo/repetidor en Recepción (RX). El par de fibra óptica (RX, TX) del Puerto A de un nodo/repetidor se puede conectar al Puerto A o al Puerto B de otro nodo/repetidor. Un NCM-F se puede conectar a cualquiera de los siguientes dispositivos: MIB-F, MIB-WF, NAM-232F, otro NCM-F, conexión de red NCS-F, RPT-F, RPT-WF. Tanto el NCM-W como el NCM-F se pueden instalar en cualquier chasis estándar, como el CHS-4L, CHS-M2, CHS-M3 o CHS-4N (consulte las hojas de paneles). Además, el NCM-W se puede montar en la puerta del panel de revestimiento ADP-4B en una placa ciega de un solo espacio (BMP-1) para montarlo en un gabinete de la serie CAB-4.
