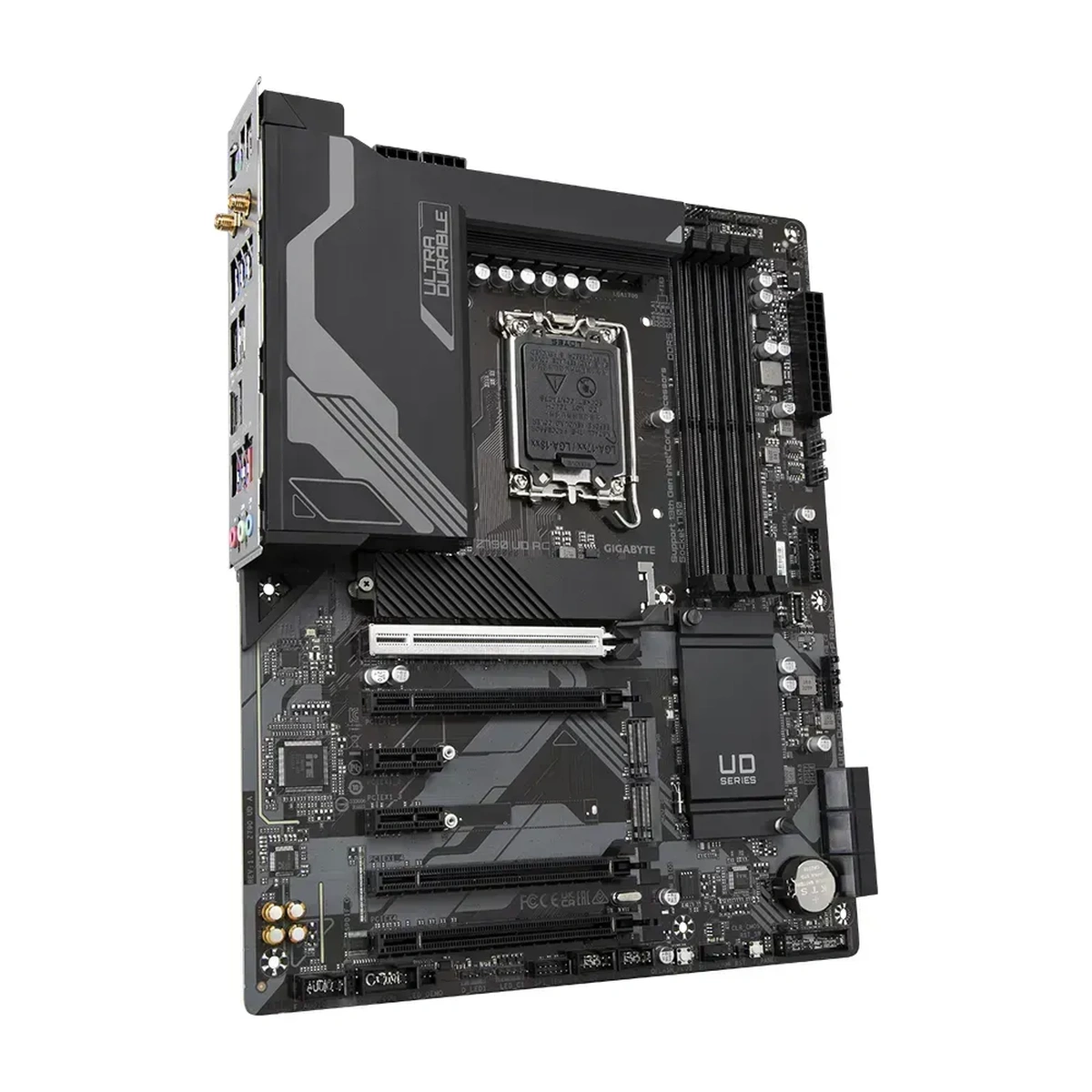

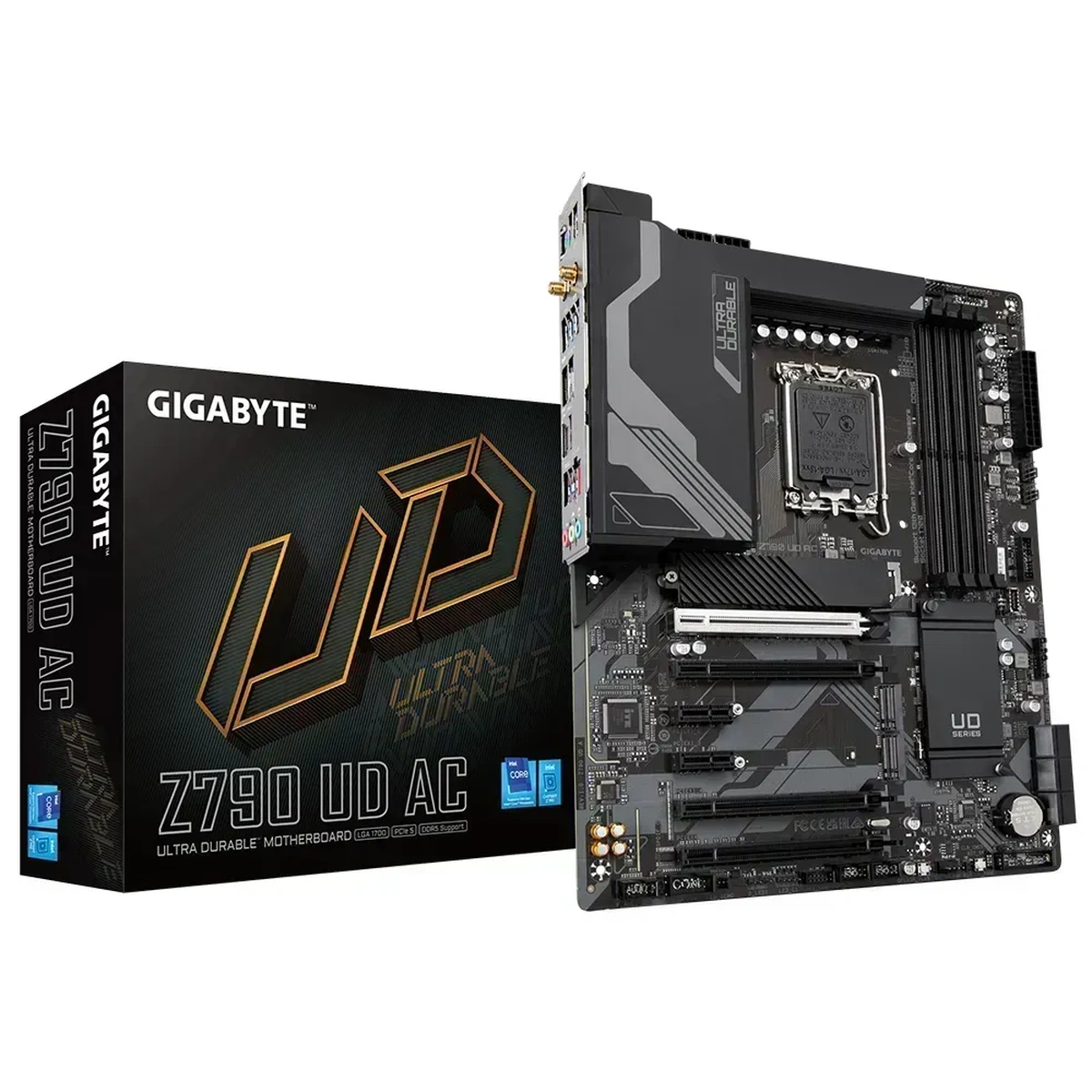

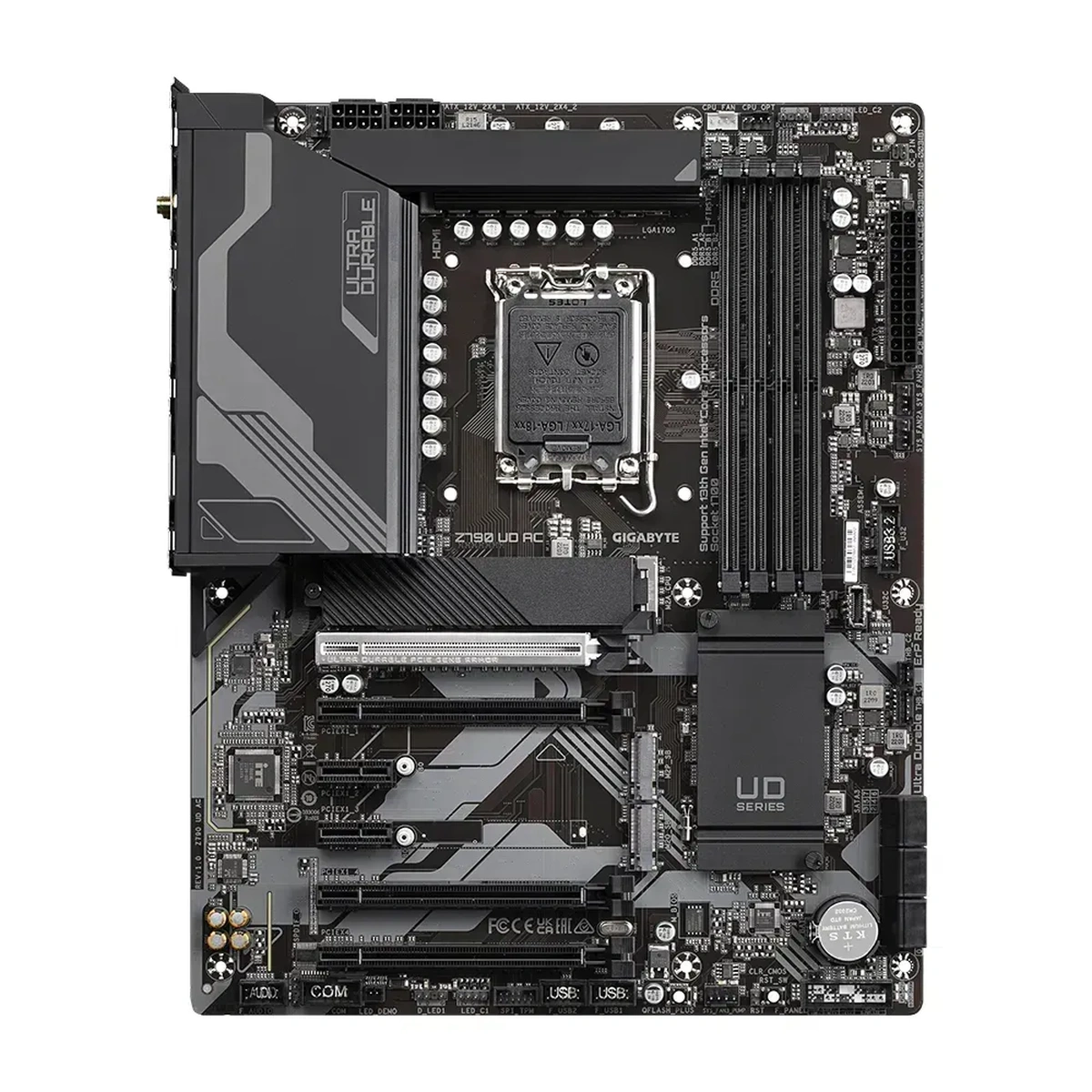

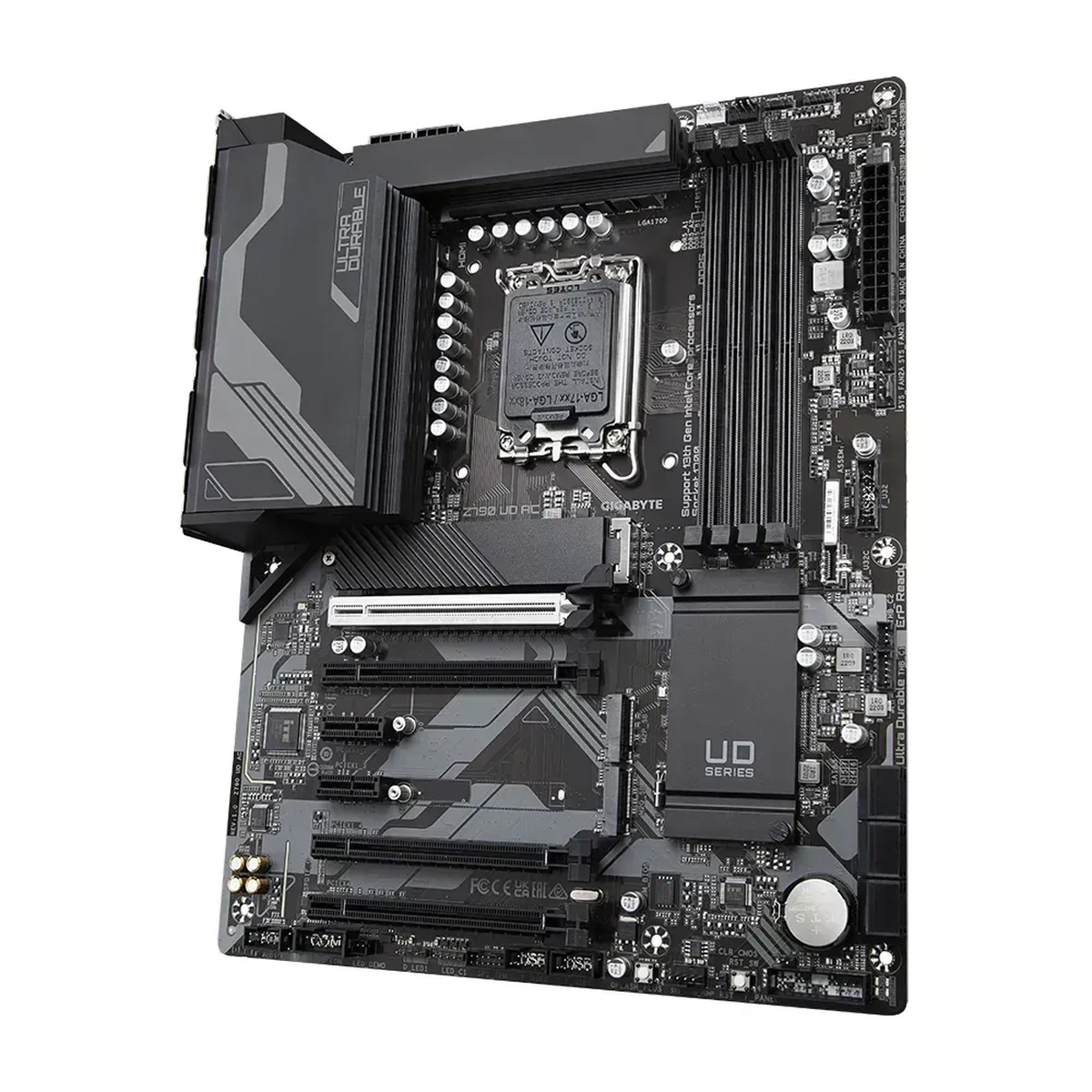

Placa Madre ATX Gigabyte Z790 UD AC, Intel LGA 1700, DDR5, WiFi 5

RENDIMIENTO SIN IGUAL

EXCELENTE DISEÑO TÉRMICO

CONECTIVIDAD

PERSONALIZACIÓN

ULTRA DURADERO

Procesador

1.- Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación
2.- La caché L3 varía con la CPU
(Consulte la “Lista de soporte de CPU” para obtener más información).

Conjunto de chips

Conjunto de chips Intel® Z790 Express

Memoria

1.- Compatible con DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800( O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 módulos de memoria
2.- 4 x DIMM DDR5 que admiten hasta 192 GB (48 GB de capacidad DIMM individual) de memoria del sistema
3.- Arquitectura de memoria de doble canal
4.- Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
5.- Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
6.- Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la tasa de datos (velocidad) y la cantidad de módulos DRAM; consulte la “Lista de soporte de memoria” para obtener más información).

Gráficos Integrados

Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD:
1.- 1 puerto HDMI, compatible con una resolución máxima de 4096×2160 a 60 Hz
* Soporte para la versión HDMI 2.0 y HDCP 2.3.
2.- 1 x DisplayPort, compatible con una resolución máxima de 4096×2304 a 60 Hz
* Soporte para la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).

Audio

1.- CÓDEC de audio Realtek®
2.- Audio de alta definición
3.- 2/4/5.1/7.1 canales
Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
4.- Compatibilidad con salida S/PDIF

LAN

1.- Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicación inalámbrica

Realtek® WiFi RTL8821CE
1.- WIFI 802.11a, b, g, n, ac, compatible con banda dual de 2,4/5 GHz
2.- BLUETOOTH 4.2
3.- Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps
(La velocidad de datos real puede variar según el entorno y el equipo).

Puertos de Expansion

UPC:
1.- 1 x ranura PCI Express x16, compatible con PCIe 5.0 y funcionando a x16 (PCIEX16)
Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

Conjunto de chips:
1.- 1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x4 (PCIEX4)
2.- 2 x ranuras PCI Express x16, compatible con PCIe 3.0 y funcionando a x1 (PCIEX1_1, PCIEX1_4)
3.- 2 x ranuras PCI Express x1, compatible con PCIe 3.0 y funcionando a x1 (PCIEX1_2, PCIEX1_3)
Compatibilidad con la tecnología AMD CrossFire™ (PCIEX16 y PCIEX4)

Interfaz de almacenamiento

UPC:
1.- 1 x conector M.2 (Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2A_CPU)
Conjunto de chips:
1.- 2 conectores M.2 (socket 3, clave M, tipo 2280 PCIe 4.0 x4/x2 compatible con SSD) (M2Q_SB, M2P_SB)
2.- 6 conectores SATA 6Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

USB

Conjunto de chips:
1 x puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2×2
1 x puerto USB Type-C® compatible con USB 3.2 Gen 1, disponible a través del cabezal USB interno
1 puerto USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
Conjunto de chips + 2 concentradores USB 2.0:
8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)

Conectores Internos de E/S

1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V de 8 pines
1 cabezal de ventilador de CPU.
1 cabezal de ventilador de CPU de refrigeración por agua
3 cabezales de ventilador del sistema
1 cabezal de bomba de refrigeración por agua/ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
3 conectores M.2 Socket 3
6 conectores SATA 6Gb/s
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal de salida S/PDIF
1 cabezal USB Type-C®, compatible con USB 3.2 Gen 1
1 cabezal USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 encabezado de puerto serie
2 conectores de tarjeta adicionales Thunderbolt™
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 botón de reinicio.
1 botón Q-Flash Plus
1 x puente de reinicio
1 puente CMOS transparente

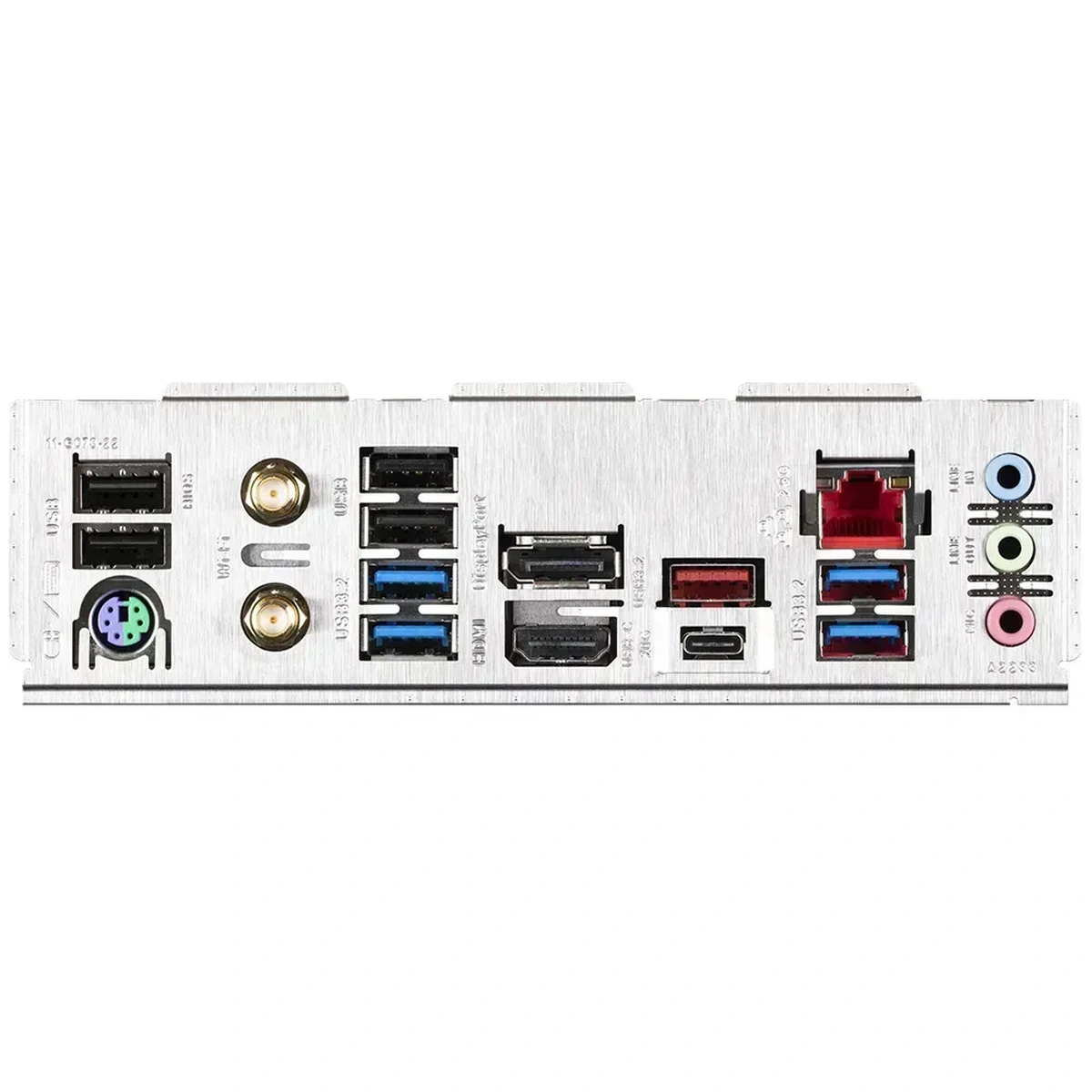

Conectores del Panel Trasero

1 x puerto USB Type-C®, compatible con USB 3.2 Gen 2×2
1 x puerto USB 3.2 Gen 2 tipo A (rojo)
4 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
2 conectores de antena SMA (1T1R)
1 puerto HDMI 2.0
1 puerto de visualización
1 puerto RJ-45
3 conectores de audio

Controlador de E/S

Chip controlador de E/S iTE®
Monitorizacion H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de agua de refrigeración
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas

Compatibilidad con el Centro de control de GIGABYTE (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para copia de seguridad inteligente

Software incluido

Norton® Internet Security (versión OEM)
Software de gestión de ancho de banda LAN

sistema operativo

Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits

Diseño

factor de forma ATX; 30,5 cm x 24,4 cm
