Lenovo 7Z360012WW

Abstracto

El conmutador Lenovo CE0128PB es un conmutador Ethernet de 1/10 Gb (GbE) con alimentación a través de Ethernet (PoE) que ofrece una solución GbE compacta, de alta densidad y rentable para entornos de red donde el espacio y la energía son esenciales. Este conmutador, que ocupa un espacio reducido de 1U, está diseñado para implementaciones de capa de acceso en sucursales, entornos minoristas y de grupos de trabajo y redes de campus. También se puede utilizar como conmutador de red de gestión en las infraestructuras de centros de datos.

Esta guía de producto proporciona información esencial de preventa sobre el conmutador CE0128PB, sus características y especificaciones principales, componentes y opciones, y pautas de configuración.

Esta guía está destinada a especialistas técnicos, especialistas en ventas, ingenieros de ventas, arquitectos de TI y otros profesionales de TI que quieran obtener más información sobre el conmutador CE0128PB y considerar su uso en soluciones de TI.

Introducción

El conmutador Lenovo CE0128PB es un conmutador Ethernet de 1/10 Gb (GbE) con alimentación a través de Ethernet (PoE) que ofrece una solución GbE compacta, de alta densidad y rentable para entornos de red donde el espacio y la energía son esenciales. Este conmutador, que ocupa un espacio reducido de 1U, está diseñado para implementaciones de capa de acceso en sucursales, entornos minoristas y de grupos de trabajo y redes de campus. También se puede utilizar como conmutador de red de gestión en las infraestructuras de centros de datos.

El conmutador CE0128PB ofrece 24 puertos fijos 10/100/1000BASE-T (RJ-45) con alimentación a través de Ethernet (PoE) para alimentar dispositivos de red conectados, como teléfonos, cámaras de vídeo, puntos de acceso WLAN IEEE 802.11ac y videoteléfonos. El conmutador también ofrece 4 puertos SFP+ que admiten transceptores ópticos de 1 GbE y 10 GbE, cables ópticos activos (AOC) de 10 GbE y cables de cobre de conexión directa (DAC) de 10 GbE. El conmutador admite una amplia gama de funciones L2 y L3 que proporcionan rendimiento, disponibilidad, seguridad y capacidad de gestión para redes de campus.

¿Sabías?

El conmutador CE0128PB puede entregar simultáneamente hasta 15,4 vatios de PoE clase 3 802.3af basado en estándares a un máximo de 12 puertos o 30 vatios de PoE+ 802.3at basado en estándares a un máximo de 6 puertos.

El conmutador CE0128PB admite el protocolo LLDP-Media Endpoint Discovery (LLDP-MED), lo que permite que los conmutadores detecten automáticamente dispositivos habilitados para Ethernet, determinen sus requisitos de energía y asignen membresía de LAN virtual (VLAN).

El conmutador CE0128PB admite apilamiento, lo que permite administrar hasta ocho dispositivos de conmutación interconectados como un solo dispositivo lógico.

El conmutador CE0128PB admite la instalación automática, lo que permite que un conmutador se configure automáticamente utilizando los recursos disponibles en la red, sin intervención manual.

Características principales

El conmutador CE0128PB se considera especialmente adecuado para los siguientes entornos:
– Conectividad de red de 1 GbE con alimentación a través de Ethernet para dispositivos en red como teléfonos, cámaras de video, puntos de acceso WLAN IEEE 802.11ac y videoteléfonos.
– Conectividad de red económica para implementaciones de capa de acceso de 1 GbE en sucursales y oficinas remotas, así como en redes de campus empresariales.
– Conectividad de red de gestión de 1 GbE en infraestructuras de centros de datos.
– Conectividad de red de 1 GbE con puertos SFP+ de 10 GbE para conexiones adicionales de servidor, almacenamiento o conmutador.
– Entornos virtualizados y en la nube con múltiples puertos 1 GbE.
– Implementaciones de redes escalables de 1 GbE con apilamiento de conmutadores.
– Infraestructuras convergentes con NAS de 1 GbE o iSCSI.

El conmutador CE0128PB ofrece las siguientes características y beneficios:
– Rendimiento alto
El conmutador 1/10 GbE CE0128PB proporciona una combinación de baja latencia y conmutación de velocidad de línea sin bloqueo.
– Disponibilidad y redundancia
El conmutador CE0128PB aprende rutas alternativas automáticamente y realiza una convergencia más rápida en caso de falla de un enlace o conmutador.
– Comunicaciones unificadas
El conmutador CE0128PB proporciona flexibilidad para los entornos convergentes de datos, voz y video más exigentes, brindando una plataforma confiable para unificar las comunicaciones empresariales al proporcionar PoE a teléfonos VoIP, videoteléfonos, cámaras de seguridad de circuito cerrado, puntos de acceso inalámbricos y otros dispositivos habilitados para IP.
– Funcionalidad de capa 3
Además de la conmutación de capa 2, el conmutador CE0128PB incluye la funcionalidad de capa 3, que proporciona beneficios de seguridad y rendimiento del enrutamiento entre VLAN con soporte para rutas estáticas y protocolos de enrutamiento dinámico, incluidos el Protocolo de información de enrutamiento (RIP) y Open Shortest Path First (OSPF).
– Calidad del servicio
El conmutador CE0128PB admite la clasificación y el procesamiento del tráfico para proporcionar un rendimiento de red constante y un uso eficiente del ancho de banda de la red mediante la asignación y programación de recursos en función de los requisitos de niveles de servicio para diferentes flujos de datos.
– Seguridad
El conmutador CE0128PB, que funciona como un punto de cumplimiento, proporciona control de acceso a nivel de puerto 802.1x basado en estándares para múltiples dispositivos por puerto, así como cumplimiento de políticas de capa 2 a 4 con listas de control de acceso (ACL).
– Apilado
El CE0128PB admite el apilamiento de hasta ocho conmutadores de campus (incluida la combinación de conmutadores CE0128TB, CE0128PB, CE0152TB y CE0152PB), lo que permite una gestión simplificada y centralizada de una única entidad lógica que utiliza una única imagen de conmutador, archivo de configuración, dirección IP de gestión e interfaz de gestión.
– Gestión simplificada
Para facilitar la implementación, el conmutador CE0128PB admite los protocolos estándares de la industria Link Layer Discovery Protocol (LLDP) y GARP VLAN Registration Protocol (GVRP), lo que permite que los conmutadores detecten automáticamente dispositivos habilitados para Ethernet y automaticen la configuración de VLAN.

El conmutador CE0128PB también admite el protocolo estándar de la industria Link Layer Discovery Protocol (LLDP) y el protocolo LLDP-Media Endpoint Discovery (LLDP-MED), lo que permite que los conmutadores detecten automáticamente dispositivos habilitados para Ethernet, determinen sus requisitos de energía y asignen membresía VLAN.
– Instalación automática
El conmutador CE1028PB admite la función de instalación automática, que permite actualizar la imagen del software del conmutador e instalar archivos de configuración a través de TFTP automáticamente durante el proceso de arranque utilizando los recursos disponibles en la red.

Componentes y conectores

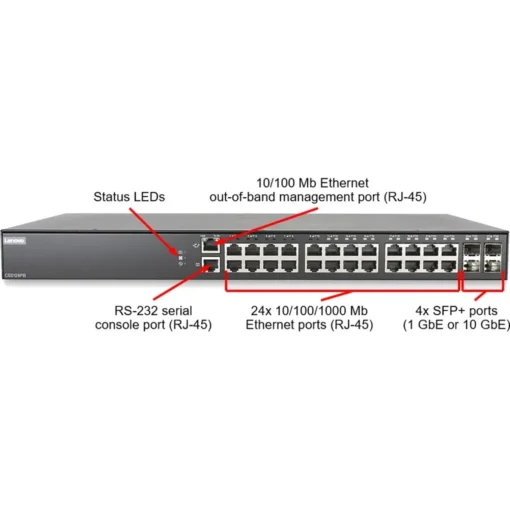

El panel frontal del conmutador CE0128PB incluye los siguientes componentes:
– 24 puertos RJ-45 para conexiones Ethernet 10/100/1000 Mb sobre par trenzado.
– 4 puertos SFP/SFP+ para conectar transceptores SFP/SFP+ para conexiones Ethernet de 1 Gb o – 10 Gb, o cables DAC o AOC para conexiones Ethernet de 10 Gb.
– Un puerto Ethernet RJ-45 10/100 Mb para gestión fuera de banda.
– Un puerto de consola serie RJ-45 RS-232 que proporciona otro medio para configurar el conmutador.
– LED que muestran el estado del conmutador y la red.

Especificaciones del sistema

La siguiente tabla enumera las especificaciones del interruptor CE0128PB.

Nota: Las opciones de hardware y las funciones de software compatibles que se enumeran en esta guía del producto se basan en la versión 8.4.3 del sistema operativo Lenovo Campus Networking (Campus NOS). Para obtener detalles sobre las versiones específicas del software Campus NOS que introdujeron compatibilidad con determinadas opciones de hardware y funciones de software, consulte las Notas de la versión de la versión de software en particular.
