Generalidades

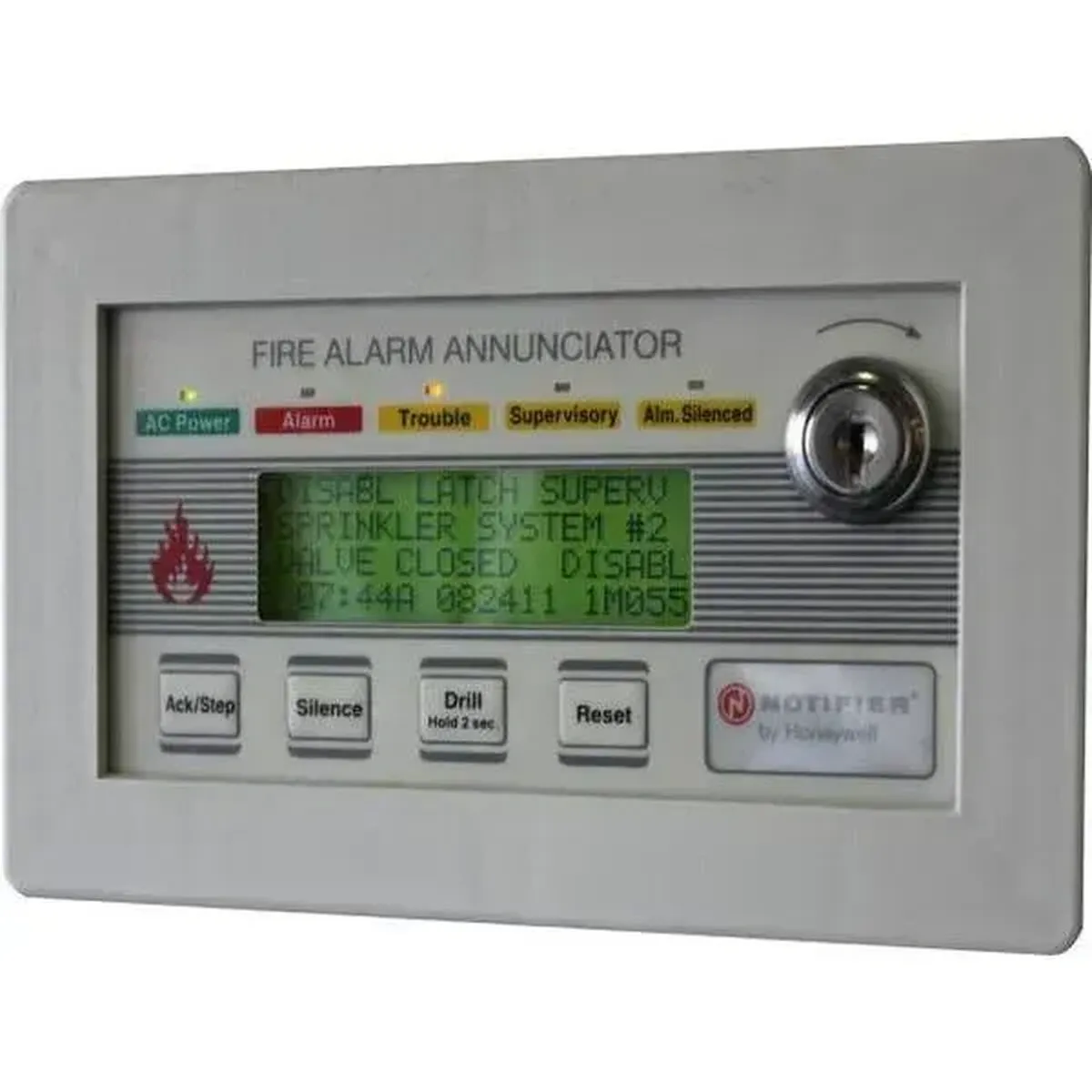

La FDU-80 es un anunciador de incendios compacto, costoeficiente, con pantalla LCD de 80 caracteres con retroiluminación para ser utilizado con los paneles de control de alarma contra incendios (FACP) FireWarden-100-2, NFS-640, NFS2-640, y NFS-320 de NOTIFIER.

La FDU-80 imita la pantalla del panel de control y muestra información completa de estado de puntos especificados del sistema.

Se pueden conectar hasta 32 FDU-80 al puerto de modo de terminal EIA485 de cada panel de control.

La FDU-80 no requiere programación, lo cual ahorra tiempo durante la puesta en marcha del sistema

Funciones

• Pantalla de cristal líquido de 80 caracteres.

• Imita toda la información de pantalla desde el panel anfitrión.

• Interruptores de control para System Acknowledge (confirmar sistema), Signal Silence (silenciar señal), Drill (evacuación) y Reset (restablecer) con tecla de activación.

• Luces LED de estado de sistema para indicar Power (energía), Alarm (alarma), Trouble (problema), Supervisory (supervisión) y Alarm Silenced (alarma silenciada).

• No se necesita programación – la FDU-80 se conecta al puerto de modo terminal.

• Muestra identificadores de tipo de dispositivo, alarma o problema en punto especificado individual, supervisión de punto especificado y etiquetas alfa personalizadas de zona.

• Campo de hora y fecha en la pantalla.

• Diseño estéticamente agradable.

• Puede ser alimentado por 24 VCC desde el FACP anfitrión o por suministros de energía remotos (requiere 24 VCC).

• Hasta 32 anunciadores FDU-80 por cada FACP.

• Bloques de terminal con conector para fácil instalación y servicio.

• Se puede localizar de manera remota a hasta 6.000 pies (1828,8 m) del panel de control anfitrión.

• Sirena piezo local que resuena para alarmas y problemas.

• Montaje semi-empotrado en una caja eléctrica de tres salidas (NOTIFIER P/N 10103) de 2,188″/5,556 cm (como mínimo) de profundidad o a una caja de interruptores adaptable a tres salidas.

• Montaje en superficie a una caja de conexiones para montaje en superficie NOTIFIER SBB-3.

Funcionamiento

El anunciador FDU-80 le brinda al FACP anunciaciones de puntos especificados con visualización completa de texto en una pantalla LCD de 80 caracteres.

La FDU-80 también proporciona una serie de luces LED para indicar estado de sistema, y también incluye interruptores de control para control remoto de funciones críticas del sistema.

La FDU-80 le brinda al FACP hasta 32 anunciadores remotos conectados en serie.

Todas las terminaciones del cableado eléctrico en campo en la FDU-80 utilizan bloques removibles de terminal de tipo compresión para facilitar el cableado eléctrico y la prueba de circuito.

La comunicación entre el FACP y los anunciadores se logra mediante una interfaz serial EIA-485, la cual reduce drásticamente los costos de cables e instalación en comparación con sistemas tradicionales.

Instalación

La FDU-80 puede ser semi empotrado a 2.188”/5.556 cm (como mínimo) de profundidad y posee caja eléctrica de tres salidas o cajas eléctricas de interruptor utilizable para tres salidas Alternativamente, una caja de conexiones de superficie SBB-3 está disponible para aplicaciones de montaje en superficie.
